MICROLAB BK-363E TRIPLEXOR 600+700/PCS/AWS 50W -161dBc 4.3-10 IP67 .
Descripción
BK-363E MICROLAB TRIPLEXOR 600+700/PCS/AWS 50W -161dBc 4.3-10 IP67 .
TRIPLEXOR 600700/PCS/AWS 50W -161dBc 4.3-10 IP67 .
Descripción

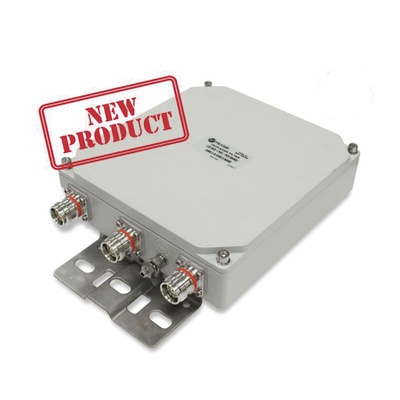

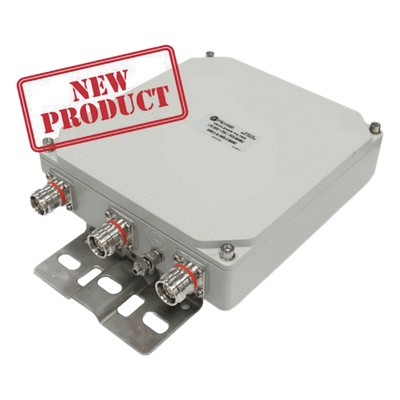

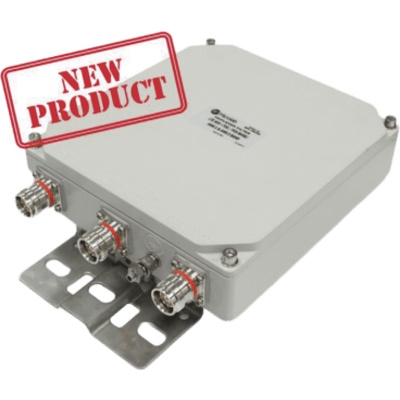

El modelo BK-363E de Microlab es un triplex que permite la combinación y separación de las señales en la banda combinada de 600 MHz y 700 MHz la banda PCS y las bandas combinadas AWS1-3 1710-1780 y 2110-2200 MHz. Para minimizar la interreacción de bandas las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.
El Triplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 50 W por entrada.
Características
- Combina bandas 600700/PCS/AWS
- Aislamiento de entrada de 50 dB
- 50 W promedio Poder
- IM pasivo bajo PIM
- Baja pérdida de inserción de RF y ondulación
- Diseño robusto y de alta confiabilidad
- Para aplicaciones de interior y exterior
- RoHS
- 4.3-10 conectores estándar
Especificaciones
| Frecuencia: | Puerto 1: 617-798 MHz Puerto 2: 1850-1995 Mhz Puerto 3: 1710-1780 Mhz 2110-2200 Mhz |
| Poder: | 50W promedio/entrada |
| Pérdida de retorno: | >18dB |
| Aislamiento: | >50dB |
| PIM: | <-161 dBc (-118 dBm) Probado con 2 tonos a 43 dBm |
| Retraso de grupo: | 2 5 ns para 600 y 700 Mhz 22 ns para banda PCS 18 ns para banda AWS |
| Conectores: | 4.3-10 f) |
| Protección de ingreso: | IP67 |

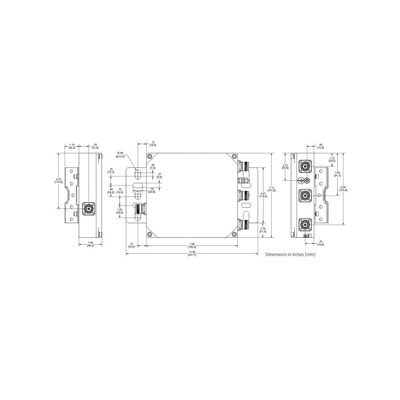

| Dimensiones: | 281 7 x 181 0 x 79 5 mm |
| Peso: | 6 6 libras (3 kg) |
