MICROLAB CCEP7738FN Acoplador Direccional / 694-3800 MHz / 300W / N hembra / 7 dB / PIM < -155 dBc / IP65 / Bajo Perdida
Descripción
CCEP7738FN MICROLAB Acoplador Direccional / 694-3800 MHz / 300W / N hembra / 7 dB / PIM < -155 dBc / IP65 / Bajo Pérdida
Microlab modelo: CC-EP-7-738FN
El Acoplador Direccional CC-EP-7-738FN de la serie Enterprise de Microlab es un acoplador de tipo stripline de banda ancha diseñado específicamente para aplicaciones comerciales de telefonía móvil y redes LTE privadas en entornos de sistemas de distribución de antenas pasivos y activos. Este dispositivo ofrece un rango de frecuencia extendido de 694 a 3800 MHz con un diseño que proporciona acoplamiento definido de señal alta directividad y mínimas pérdidas permitiendo una distribución óptima de la señal en aplicaciones multibanda. La serie ofrece una variedad de valores de acoplamiento (5-30 dB) con baja pérdida de inserción (desde 0.4 dB) y precisión (±0.8 a ±1.3 dB) permitiendo la optimización de la distribución de señal en sistemas DAS. Cuenta con un VSWR máximo de 1.3:1 en todos sus puertos impedancia de 50Ω y estándar de protección IP65 para uso en exteriores con opciones de conectores N-type
Características Generales
- Modelo: CC-EP-7-738FN
- Marca: Microlab
- Categoría: Acoplador Direccional
- Aplicaciones: Sistemas DAS pasivos y activos telefonía móvil comercial redes LTE privadas
- Característica Principal: Diseño stripline con acoplamiento definido alta directividad y mínimas pérdidas
- Frecuencia: 694 a 3800 MHz
- VSWR: 1.3:1 máximo en todos los puertos
- PIM: < -155 dBc (-112 dBm) mínimo (con pruebas de 2x43 dBm tones)
- Impedancia: 50Ω nominal
- Directividad: 20 dB mínimo
- Temperatura de Operación: -35°C a 65°C
- Protección Ambiental: IP65
- Potencia: 300 W promedio
- Conectores: N hembra
- Acabado: Pintado
- RoHS: Cumple
- Acoplamiento: 7 dB
- Pérdida de Inserción: 1.45 dB
- Precisión: ±0.8

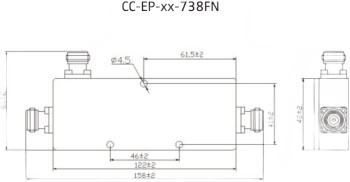

- Dimensiones: 122 x 48 x 23mm (N hembra)
- Peso: 0.74 lbs (0.34kg) (N hembra)
Documentación
