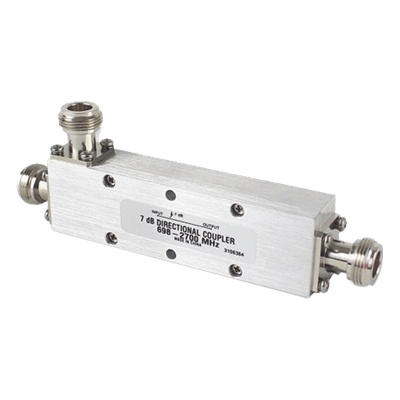

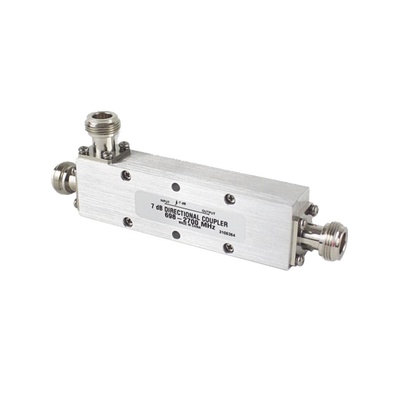

MICROLAB CK-52N Acoplador direccional 7dB 694-2700 50W tipo N

Los acopladores direccionales de la serie CK-50N emplean un diseño de microstrip de cuarto de onda multisección optimizado para instalaciones en interiores. Su arquitectura con uniones de soldadura mínimas y dieléctrico de aire reduce drásticamente la pérdida por disipación mientras mejora la confiabilidad a largo plazo en operación continua. El rango espectral de 694 a 2700 MHz permite integración directa con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas sin necesidad de equipos adicionales por banda. Estas unidades extraen una fracción controlada de señal entre 5 y 20 dB con reflexiones mínimas, funcionando también como divisores de potencia cuando la configuración del sistema lo requiere.

Características principales

• Acoplamiento de 7 dB ±0.8 dB con pérdidas de inserción mínimas
• Rango de frecuencia 694-2700 MHz para todas las bandas inalámbricas comerciales
• Potencia promedio de 50 W con disipación térmica reducida
• Conectores tipo N hembra con triple protección IP64
• Diseño microstrip de cuarto de onda multisección
• Directividad mínima de 19 dB y bajo VSWR
• Uniones de soldadura mínimas para mayor confiabilidad
• Dieléctrico de aire para optimización térmica
• Operación como divisor de potencia según configuración

Especificaciones técnicas
