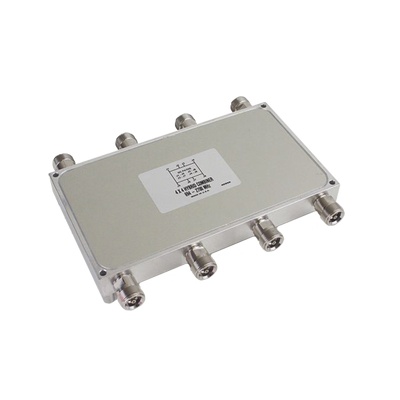

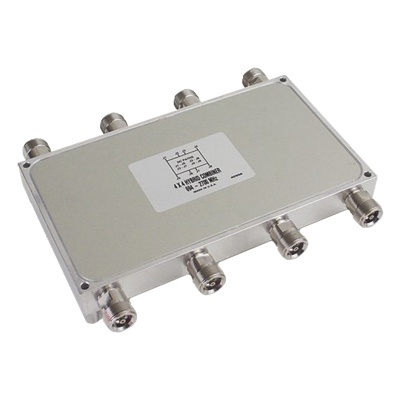

MICROLAB CM-88E Combinador hibrido 4x4 694-2700MHz 150W -161dBc 4.3-10 IP64

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU CM-88E
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Combinador Híbrido 4x4 para Infraestructura Inalámbrica

    El combinador híbrido 4x4 constituye una matriz de acopladores híbridos que distribuye por igual las señales aplicadas en cualquiera de las cuatro entradas entre las cuatro salidas disponibles. Esta arquitectura permite la combinación de múltiples señales en la misma banda inalámbrica hacia un cable de alimentación común, resultando ideal para sistemas de antena distribuida (DAS) en entornos de host neutral como edificios corporativos, centros comerciales y complejos hospitalarios. Los puertos de salida no utilizados requieren terminación externa en 50 Ω con rendimiento PIM adecuado para mantener la integridad del sistema. Cabe destacar que la relación de fase entre las salidas no es consistente en este modelo, por lo que debe considerarse en el diseño del sistema.

    Características Principales

    • Matriz de acopladores híbridos 4x4 con división equitativa de potencia
    • Banda de operación: 694-2700 MHz (compatible con 4G/5G sub-6 GHz)
    • Potencia de entrada media: 150 W por puerto
    • Aislamiento de hasta 23 dB en bandas críticas optimizado
    • PIM (Intermodulación Pasiva) extremadamente bajo: -161 dBc
    • Clasificación IP64 para protección contra polvo y proyección de agua
    • Conectores 4.3-10 de alta durabilidad para instalaciones exigentes
    • Terminación externa requerida: 50 Ω en puertos no utilizados

    Especificaciones Técnicas

    Configuración
    4x4 (4 entradas / 4 salidas)
    Banda de Frecuencia
    694 - 2700 MHz
    Potencia por Puerto
    150 W (media)
    Aislamiento
    Hasta 23 dB (bandas críticas)
    PIM (Intermodulación Pasiva)
    -161 dBc
    Protección Ambiental
    IP64 (polvo y agua)
    Conectores
    4.3-10 (alta durabilidad)
    Terminación Requerida
    50 Ω (puertos no utilizados)
    Relación de Fase
    No consistente entre salidas
    Nota de implementación: Este combinador híbrido ha sido diseñado con especial atención en maximizar el aislamiento en las bandas inalámbricas operativas y minimizar la intermodulación pasiva, resultando crítico para mantener la calidad de servicio en despliegues DAS de alta densidad de portadoras. La terminación adecuada de puertos no utilizados con cargas 50 Ω de bajo PIM es esencial para garantizar el rendimiento especificado del sistema completo.

    Detalles

    SKU
    CM-88E
    Categorías
    Radiocomunicación
    Fabricante
    MICROLAB
