MILESIGHT RCT1000 Medidor de Corriente LoRaWAN / 0-1000 A / Clase 0.5 / 12 Canales / Potencia Activa-Reactiva-Aparente / THD / Bluetooth

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU RCT1000
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

XH-SCT-T50 modelo: XH-SCT-T50 1000A/800mV

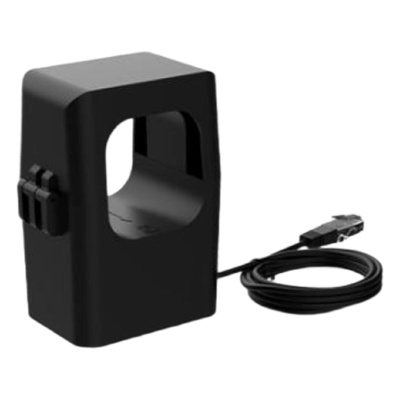

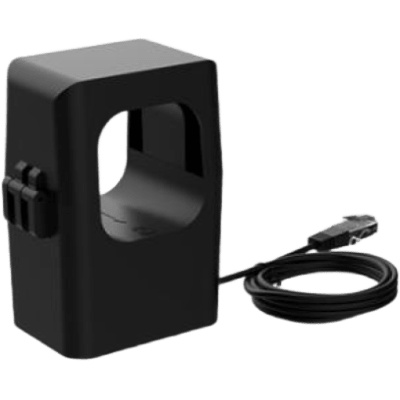

El transformador de corriente de núcleo partido XH-SCT-T50 es un dispositivo de medición diseñado para aplicaciones de monitoreo de energía y protección en sistemas eléctricos de baja tensión. Con una relación de transformación de 1000A a 800mV, este transformador de tipo split-core permite una instalación sencilla sin necesidad de desconectar el conductor primario, ideal para sistemas de gestión energética y submedición. Su diseño compacto y robusto, junto con una precisión de clase 0.2, lo hace adecuado para entornos industriales y comerciales donde se requiere una medición precisa de corriente alterna. Incluye un cable blindado de 1 metro con conector RJ11 (6P4C) para una conexión segura y confiable a medidores o dispositivos de adquisición de datos.

Características Generales

  • Tipo: Transformador de corriente de núcleo partido (split-core)
  • Relación: 1000A / 800mV
  • Precisión: Clase 0.2 (error de relación ±0.2%, error de fase ±1.1 minutos)
  • Frecuencia: 50/60 Hz
  • Salida: Voltaje (mV) proporcional a la corriente primaria
  • Instalación: Abrazadera de núcleo partido, sin interrupción del circuito
  • Aislamiento: Resistencia de aislamiento AC 3000V/1mA/60s entre cable y carcasa
  • Normas: Cumple con estándares de seguridad y rendimiento
Desempeño
  • Corriente primaria nominal: 1000A
  • Salida nominal: 800mV
  • Error de relación (5% carga): -0.233%
  • Error de relación (20% carga): -0.175%
  • Error de relación (100% carga): 0.050%
  • Error de relación (120% carga): 0.079%
  • Error de fase (5% carga): 1.1 minutos
  • Error de fase (20% carga): 1.0 minutos
  • Error de fase (100% carga): 0.9 minutos
  • Error de fase (120% carga): 0.6 minutos
Físicas y Eléctricas
  • Material del núcleo: Acero al silicio de alta permeabilidad
  • Carcasa: Plástico ignífugo (UL94 V-0)
  • Cable de salida: 2547 2x26AWG, blindado, con conector RJ11 (6P4C), longitud 1 m (3.28 ft)
  • Resistencia de aislamiento: ≥1000 MΩ (500V DC)
  • Tensión de prueba: AC 3000V/1mA/60s entre cable y carcasa
  • Temperatura de operación: -25°C a +70°C
  • Humedad relativa: ≤95% (sin condensación)
  • Grado de protección: IP20 (uso interior)
Contenido del Paquete
  • 1x Transformador de corriente de núcleo partido XH-SCT-T50 (1000A/800mV)
  • 1x Cable blindado 2x26AWG con conector RJ11 (6P4C), longitud 1 m (3.28 ft)

Detalles

SKU
RCT1000
Categorías
GPS, Telemática y Equipamiento Vehicular
Peso
0.3 kg
Fabricante
MILESIGHT
