MILESIGHT RCT300 Medidor de Corriente LoRaWAN / 0-300 A / Clase 0.5 / 12 Canales / Potencia Activa-Reactiva-Aparente / THD / Bluetooth

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU RCT300
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

XH-SCT-T24 modelo: XH-SCT-T24 300A/240mV

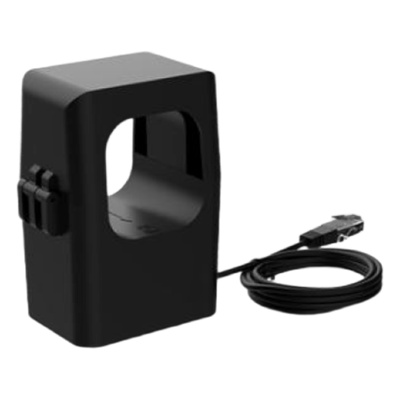

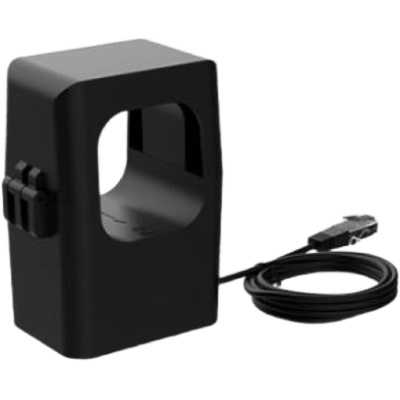

El transformador de corriente de núcleo partido XH-SCT-T24 está diseñado para aplicaciones de medición y monitoreo de corriente alterna, ofreciendo una salida de 240 mV a 300 A nominales. Su construcción de núcleo partido permite una instalación sencilla sin necesidad de desconectar el conductor primario, ideal para sistemas de gestión de energía y submedición. Con una precisión de relación de ±0.2% y un ángulo de fase de hasta 18.7 minutos, cumple con los requisitos de rendimiento para aplicaciones de facturación y eficiencia energética. Incluye un cable blindado de 1 metro con conector RJ11 para una integración segura con medidores y sistemas de adquisición de datos.

Características Generales

  • Tipo: Transformador de corriente de núcleo partido (Split-core)
  • Modelo: XH-SCT-T24
  • Corriente nominal primaria: 300 A
  • Salida nominal secundaria: 240 mV
  • Relación de transformación: 300 A / 240 mV
  • Precisión de relación: ±0.2%
  • Ángulo de fase: ≤ 18.7 minutos (a 5% de carga)
  • Frecuencia: 50/60 Hz
  • Instalación: Núcleo partido, montaje en conductor sin desconexión
  • Cable de salida: 2517 2x26 AWG, cable blindado negro con conector RJ11 (6P4C moldeado), longitud 1 m (3.28 ft)
Desempeño
  • Precisión de relación a 5%: -0.175%
  • Precisión de relación a 20%: -0.095%
  • Precisión de relación a 100%: -0.050%
  • Precisión de relación a 120%: 0.117%
  • Ángulo de fase a 5%: 18.3 minutos
  • Ángulo de fase a 20%: 18.7 minutos
  • Ángulo de fase a 100%: 15.6 minutos
  • Ángulo de fase a 120%: 15.3 minutos
  • Rango de operación: 5% a 120% de la corriente nominal
Físicas y Eléctricas
  • Tensión de aislamiento: 3000 V AC (cable a carcasa, 1 mA, 60 s, 50/60 Hz)
  • Repetibilidad de prueba de tensión: 80% del valor nominal (2400 V AC)
  • Cable de salida: 2x26 AWG, blindado, con conector RJ11 (6P4C moldeado), longitud 1 m (3.28 ft)
  • Material del núcleo: Núcleo partido (split-core)
  • Normas aplicables: Según especificación del fabricante
Contenido del Paquete
  • 1x Transformador de corriente de núcleo partido XH-SCT-T24 (300 A / 240 mV)
  • 1x Cable blindado 2x26 AWG con conector RJ11 (6P4C moldeado), longitud 1 m (3.28 ft)

Detalles

SKU
RCT300
Categorías
GPS, Telemática y Equipamiento Vehicular
Peso
0.3 kg
Fabricante
MILESIGHT
