MILESIGHT RCT500 Medidor de Corriente LoRaWAN / 0-500 A / Clase 0.5 / 12 Canales / Potencia Activa-Reactiva-Aparente / THD / Bluetooth

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU RCT500
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

XINHE modelo: XH-SCT-T36 500A/400mV

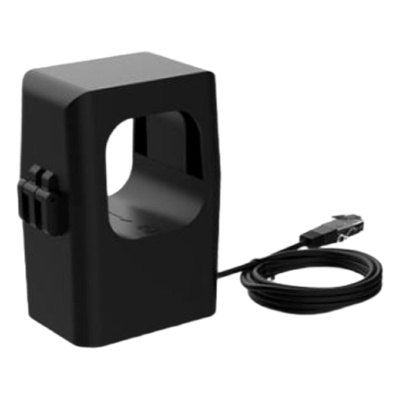

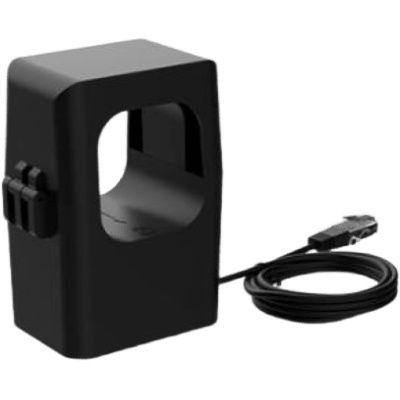

El transformador de corriente de núcleo partido XINHE XH-SCT-T36 está diseñado para aplicaciones de medición y monitoreo de corriente alterna en sistemas eléctricos de hasta 500 A. Este dispositivo de tipo split-core permite una instalación sencilla sin necesidad de desconectar el conductor primario, ideal para sistemas de gestión de energía y eficiencia. Con una relación de transformación de 500A/400mV, ofrece una salida de voltaje proporcional a la corriente medida, facilitando la integración con sistemas de adquisición de datos y medidores de energía. Su construcción robusta y su diseño compacto lo hacen adecuado para entornos industriales y comerciales donde se requiere monitoreo continuo y preciso de la carga.

Características Generales

  • Tipo: Transformador de corriente de núcleo partido (Split-core)
  • Modelo: XH-SCT-T36
  • Corriente nominal primaria: 500 A
  • Salida nominal secundaria: 400 mV
  • Relación de transformación: 500A/400mV
  • Dibujo No.: 01 0627
  • Fecha de emisión: 2025.12.22
Desempeño
  • Precisión (Ratio error): ±0.2% (típico)
  • Error de relación a 5%: -0.530%
  • Error de relación a 20%: -0.241%
  • Error de relación a 100%: -0.073%
  • Error de relación a 120%: -0.074%
  • Error de fase a 5%: 12.6 minutos
  • Error de fase a 20%: 10.0 minutos
  • Error de fase a 100%: 8.1 minutos
  • Error de fase a 120%: 8.2 minutos
Físicas y Eléctricas
  • Tipo de núcleo: Partido (split-core)
  • Material del núcleo: Acero al silicio (típico)
  • Resistencia de aislamiento: ≥ 1000 MΩ (a 500 V DC)
  • Tensión de prueba dieléctrica: AC 3000 V / 1 mA / 60 s (entre cable y carcasa)
  • Frecuencia nominal: 50/60 Hz
  • Longitud del cable: 1 m (3.28 ft)
  • Tipo de cable: 2517 2*26AWG blindado negro con conector RJ11 (6P4C moldeado)
  • Color del cable: Negro (blindaje), Rojo (señal), Negro (señal)
Contenido del Paquete
  • 1 x Transformador de corriente de núcleo partido XH-SCT-T36 500A/400mV
  • 1 x Cable blindado de 1 m con conector RJ11 (6P4C) preinstalado

Detalles

SKU
RCT500
Categorías
GPS, Telemática y Equipamiento Vehicular
Peso
0.3 kg
Fabricante
MILESIGHT
