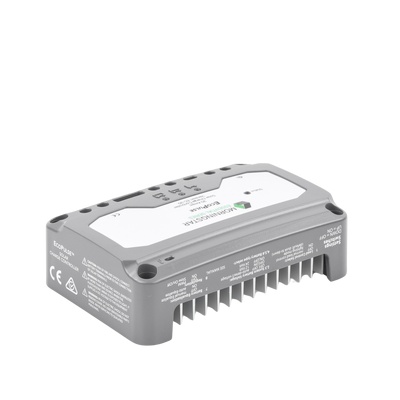

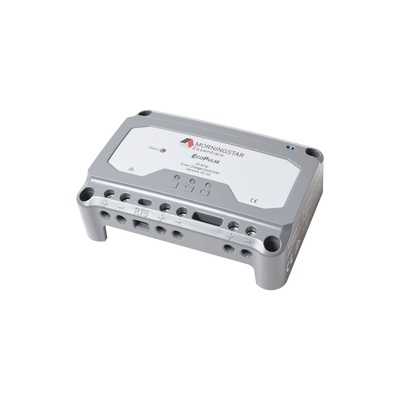

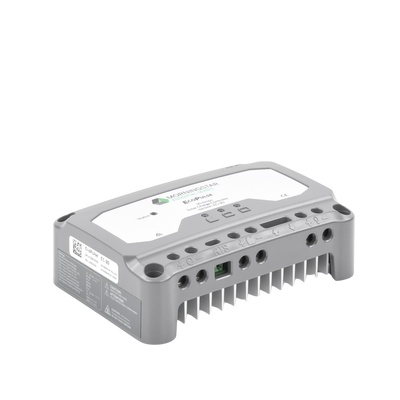

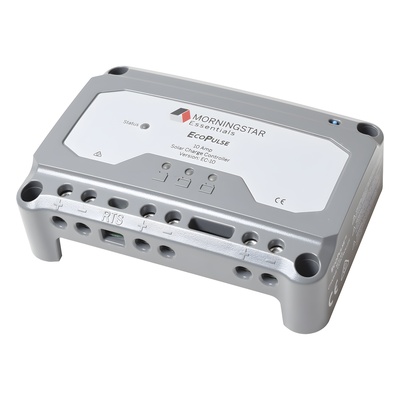

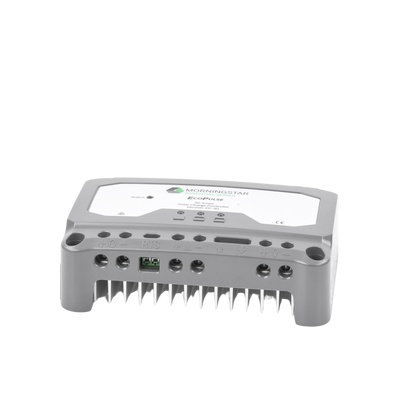

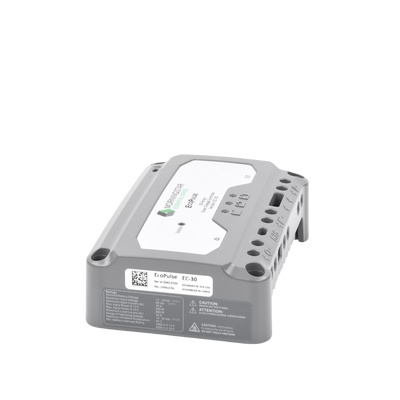

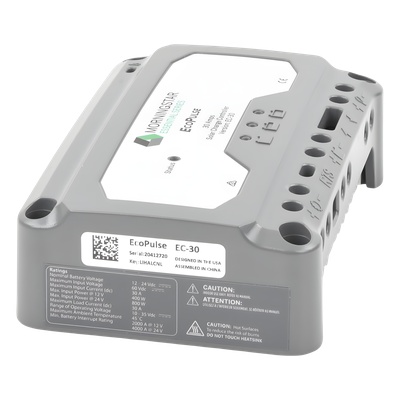

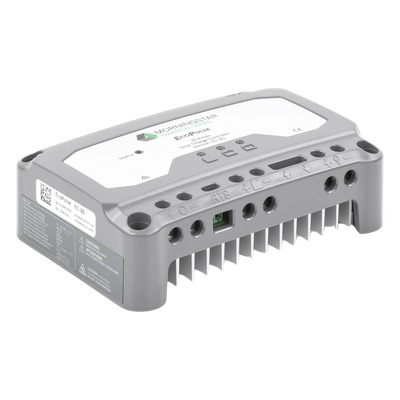

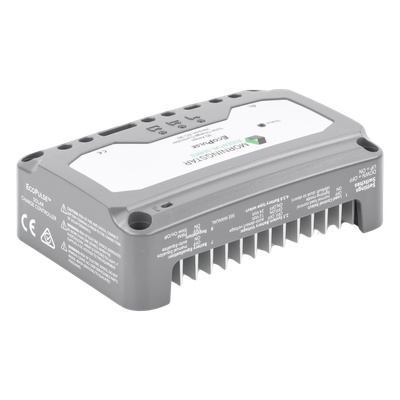

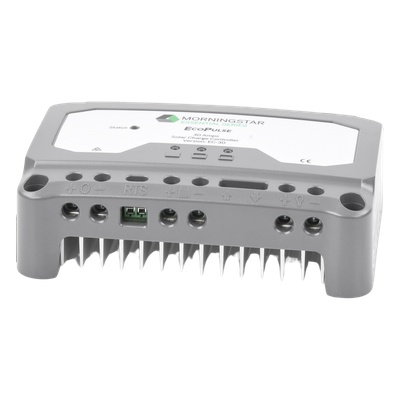

MORNINGSTAR EC-30 EC-30
Descripción
El EC30 es un controlador de carga solar PWM de 30 A diseñado para sistemas fotovoltaicos fuera de la red eléctrica. Opera con detección automática de voltaje de batería de 12 V o 24 V, eliminando la necesidad de configuración manual durante la instalación. Su regulación por modulación de ancho de pulso (PWM) proporciona carga controlada a baterías con precisión de ±0.1% ±50 mV, optimizando la vida útil del banco de baterías. Incluye protección integral contra sobretensiones transitorias de 1500 W en los circuitos solar, batería y carga, así como indicadores LED para monitoreo visual del estado operativo y nivel de carga. El rango de voltaje PV de 10-35 V permite compatibilidad con configuraciones de paneles solares comunes en aplicaciones residenciales y remotas de baja escala.
Características Generales
- • Tecnología de regulación: PWM (Modulación de Ancho de Pulso)
- • Corriente nominal de carga: 10 A, 20 A o 30 A
- • Voltaje nominal de batería: 12 V / 24 V (auto-detección)
- • Rango de voltaje de batería: 10-35 V
- • Tensión de circuito abierto PV máxima: 60 V
- • Precisión de voltaje: ±0.1% ±50 mV
- • Rango de voltaje PV: 10-35 V
- • Protección contra sobretensiones transitorias: 1500 W (solar, batería, carga)
- • Indicadores LED: 1 LED de estado, 3 LEDs de estado de carga de batería
- • Sin pantalla de medición integrada
Desempeño Eléctrico
- Tecnología: PWM
- Corriente máxima: 10 A / 20 A / 30 A
- Auto-detección: 12 V / 24 V
- Precisión: ±0.1% ±50 mV
- Voltaje PV: 10-35 V
- Voc PV máxima: 60 V
- Protección: 1500 W transitorios
Indicadores y Protección
- LED estado: 1 indicador
- LED carga batería: 3 indicadores
- Sin pantalla de medición
- Protección solar: 1500 W
- Protección batería: 1500 W
- Protección carga: 1500 W
Contenido del Paquete
- Controlador de carga solar EC30
- Manual de instalación
- Accesorios de montaje
