OEM OEM5470001 TCE - Fibra Optica de 12 hilos / Multimodo / OM3 / 50/125 / Interior-Exterior / Loose Tube / 250um / Dielectrica / OFNR (Riser) / Carrete de 4 KM

Descripción

OEM5470001 OEM TCE - Fibra Optica de 12 hilos / Multimodo / OM3 / 50/125 / Interior-Exterior / Loose Tube / 250um / Dielectrica / OFNR (Riser) / Carrete de 4 KM

Informacion General

La fibra óptica multimodo OM3 modelo ZKGJYFXY-12OM3-4KM de TCE está diseñada para aplicaciones interior y exterior ideal para redes de datos centros de datos cuartos de telecomunicaciones y enlaces de corta y media distancia. Cuenta con 12 hilos construcción Loose Tube de 250 µm diseño dieléctrico y cubierta LSZH con certificación OFNR (Riser) lo que la hace adecuada para instalaciones verticales en edificios. Se suministra en carrete.

Caracteristicas Principales

• Fibra óptica multimodo OM3 (50/125 µm)
• 12 hilos para aplicaciones de mayor densidad
• Uso interior / exterior
• Construcción Loose Tube 250 µm
• Diseño dieléctrico sin componentes metálicos
• Refuerzo no metálico con hilos de aramida (Kevlar)
• Cubierta LSZH retardante a la flama con certificación OFNR (Riser)
• Baja emisión de humo y libre de halógenos
• Adecuada para rutas verticales (riser) y canalizaciones interiores
• Buena resistencia mecánica a tracción y compresión
• Presentación en carrete

Especificaciones Tecnicas

Datos Generales

• Marca: TCE
• Modelo: ZKGJYFXY-12OM3-4KM
• Tipo de fibra: Multimodo
• Clasificación: OM3
• Número de hilos: 12 fibras
• Aplicación: Interior / Exterior
• Construcción: Loose Tube
• Diseño: Dieléctrico
• Condición comercial: Venta por carrete

Características de la Fibra

• Diámetro del núcleo: 50.0 ± 2.5 µm
• Diámetro del revestimiento (cladding): 125.0 ± 1.0 µm
• No circularidad del cladding: ? 1.0 %
• Error de concentricidad núcleo?cladding: ? 1.5 µm
• Diámetro del recubrimiento: 245 ± 10 µm
• Error de concentricidad recubrimiento?cladding: ? 12 µm

Parámetros de Construcción

• Tipo de estructura: Loose Tube
• Diámetro del tubo: 1.8 ± 0.1 mm
• Color del tubo: Negro
• Refuerzo no metálico: Hilos de aramida (Kevlar)

Cubierta y Dimensiones

• Material de la cubierta exterior: LSZH (OFNR ? Riser)
• Espesor nominal de la cubierta: 1.6 mm
• Diámetro exterior del cable: 5.0 ± 0.3 mm
• Peso del cable: 33 kg/km (±10 %)

Características Mecánicas

• Radio mínimo de curvatura:
• Estático: 10 × diámetro del cable
• Dinámico: 20 × diámetro del cable
• Desempeño a la tracción:
• Atenuación adicional ? 0.1 dB
• Resistencia a la compresión:
• Atenuación adicional ? 0.1 dB

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1

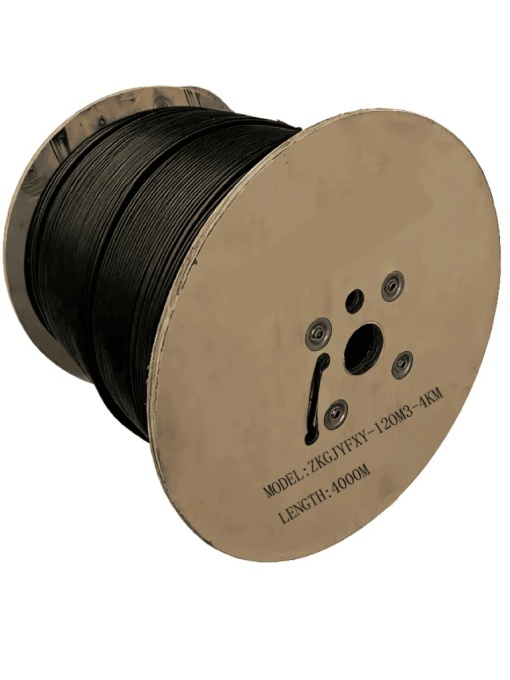

Presentación

• Tipo de empaque: Carrete
• Dimensiones del carrete (Alto × Ancho × Diámetro interno):
• 500 × 680 × 250 mm
