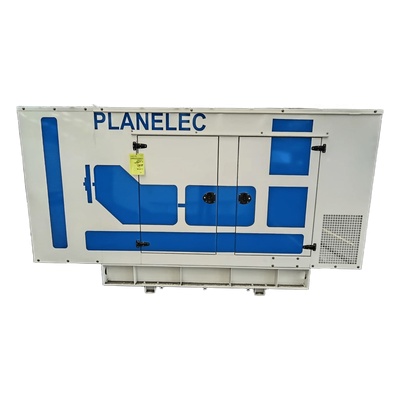

PLANELEC 059G6D0110B0350 Planta de Emergencia Diesel / 110 KW( 138 kVA) Emergencia/ 100KW ( 119 kVA) Continuo/ Trifásico 4 Hilos / 220V/127/ Motor Cummins 6BTA5.9G6/ Generador Stamford UCI274C / Control PEM-CAP / Transferencia Automática/ Tanque 206

¿Cómo podemos ayudar?

Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)

Descripción

PLANELEC modelo: 059G6D0110B0350

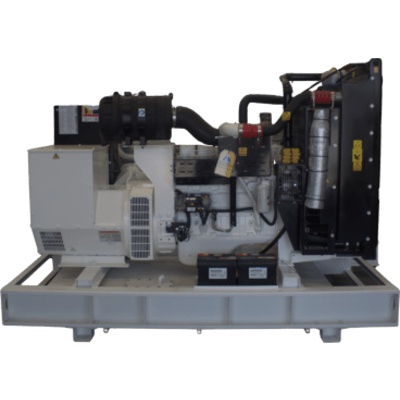

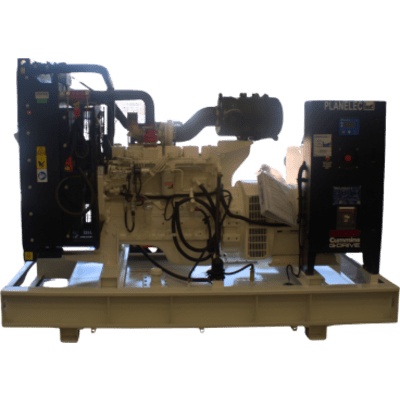

Planta de emergencia diesel trifásica diseñada para aplicaciones de respaldo de energía en instalaciones comerciales e industriales. Integra un motor Cummins 6BTA5.9G6 de 6 cilindros en línea con inyección directa y enfriamiento por agua, acoplado directamente a un generador Stamford UCI274C con aislamiento clase H para ambientes húmedos y corrosivos.

Especificaciones Generales

Marca: PLANELEC
Modelo: 059G6D0110B0350
Potencia servicio emergencia: 110KW / 138 KVA
Potencia servicio continuo: 100 KW / 119 kVA
Voltaje nominal de generación: 220/127
Frecuencia: 60 Hz
Factor de potencia: 0.80
Número de fases: 3
Número de hilos: 4
Regulación de voltaje: ±1.5%
Regulación de frecuencia: ±0.25%
Capacidad emergencia hasta: 1982 MSNM
Capacidad continua hasta: 915 MSNM
Temperatura de operación: 50°C
Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos
Dimensiones (L x A x H aprox.): 222 x 103 x 149 cm.
Peso aproximado: 1106 Kg

Motor Cummins 6BTA5.9G6

Tipo: Diesel de 4 tiempos, simple efecto, combustión interna.
Norma: ISO-3046.
Inyección: Directa.
Enfriamiento: Por agua.
Lubricación: A presión.
Número de cilindros: 6.
Diámetro del embolo: 102 mm.
Carrera del embolo: 120 mm.
Capacidad embolar: 5.9 litros.
Velocidad del embolo: 7.2 m/segundo.
Velocidad angular: 1800 RPM.
Potencia máxima efectiva a 1800 RPM: 132 KW (177HP).
Potencia continua efectiva a 1800 RPM: 119 KW (159 HP).
Relación de compresión: 17.3:1.
Presión media efectiva a plena carga: 1492 kPa.
Consumo de combustible a plena carga: 35 L/h.
Tipo de aspiración: Turboalimentada/postenfriada
Succión de bomba de combustible: 1.5 m.
Capacidad del carter: 14.3 Lt.

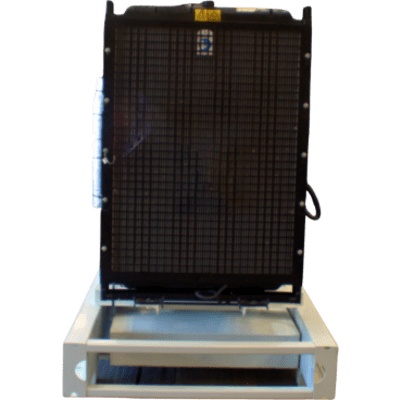

Capacidad del radiador: 9.1 Lt.
Factor de temperatura: 1% x 1.25°C.
Factor de ajuste por altitud: 3% x 300 M.

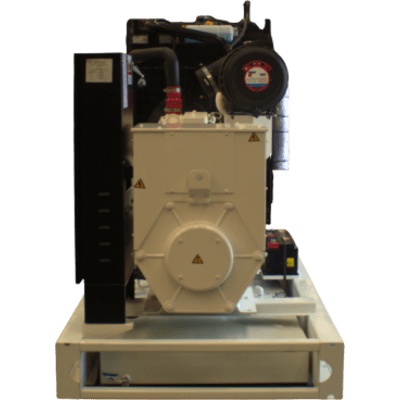

Generador Stamford UCI274C

Marca: STAMFORD
Tipo: UCI274C
Potencia servicio emergencia: 110 KW / 138 kVA
Potencia servicio continuo: 106 KW / 133 kVA
Voltaje nominal entre fases (ajuste ±10%): 220/127
Eficiencia: 0.9070
Factor de potencia: 0.8
Frecuencia: 60 Hz
Velocidad angular: 1800 RPM
Auto excitado: Sí
Autorregulado: Sí
Regulación de voltaje (vacío a plena carga): ±1.5%
Equilibrio de fases con carga equilibrada: 1%
Modulación uniforme de voltaje máxima: -1/2 de 1%
Capacidad de sobrecarga para arranque de motores: 200% / kVA
Aislamiento: Clase H.
Normas: NEMA, EGSA
Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos.
Ventilador: Integrado de alta eficiencia
Factor de influencia telefónica (TIF): 50% máximo
Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio
Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino.

Transferencia Automático.

Marca: PLANELEC.
Fases: 3.
Frecuencia: 60 HZ
Unidad de transferencia: A base de contactores.
Enclavamiento eléctrico: Para la protección del mecanismo de contactores.
Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica.
Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal.

Silenciador Donaldson M101169

Modelo: M101169
Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida.
Tapa soporte interno: Adicional
Diseño: Flujo libre para menor contrapresión
Configuración: En L para facilitar instalación
Geometría: Reduce ruido sin materiales contaminantes
Pintura: Para altas temperatura especial para motores fuera de carretera
Contrapresión máxima libre: 1" Hg para tubería de escape
Entrada: 4"
Salida: 4"

Control y Transferencia Automática PEM-CAP

Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición
Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado
Transferencia automática: Entre red normal y generador
Contador de horas: Información precisa para monitoreo y mantenimiento
Protección IP: IP65 (con junta opcional)
Detección: 3 fases del generador, 3 fases de normal
Monitoreo de carga: kW, kVA, kVAr, F.P.
Protección: Sobrecarga del generador,
Entradas: 3 analógicas/digitales configurables, 4 digitales configurables
Medición velocidad: Generador o conexión CAN
Alarmas mantenimiento: 3 alarmas por mantenimiento del motor
Protección velocidad: Del motor
Contador horas: Del motor
Precalentamiento: Del motor
Programador: Ejercitador
Control velocidad: De ralentí en arranque y paro del motor
Monitoreo: Voltaje de la batería
Arranque: Con bajo voltaje de batería, arranque remoto configurable
Acciones por falla: Alarma, desconexión eléctrica o paro
Indicador: Alarma en pantalla
Registro: 50 eventos.

Accesorios Incluidos

Base de acero estructural para motor, generador y tanque diario
Almohadillas modulares "M" que eliminan necesidad de anclaje
Instructivos de operación, mantenimiento e instalación
Catálogos de partes
Diagramas eléctricos
Plano de colocación y distribución de equipo

Notas Importantes y Advertencias

GARANTIAS:

En motor: 1 año.
En piezas eléctricas: 3 meses.
En dado caso se requieran realizar una extensión de garantía, lo debemos pactar con la empresa de PLANELEC.
Antes de cualquier compra e instalación del equipo leer el documento de restricciones.

ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca.
Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.
