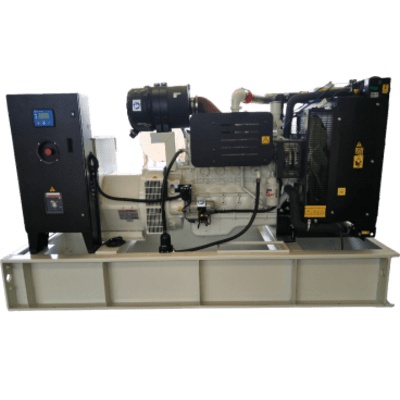

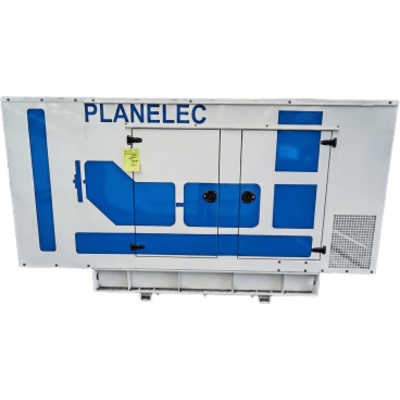

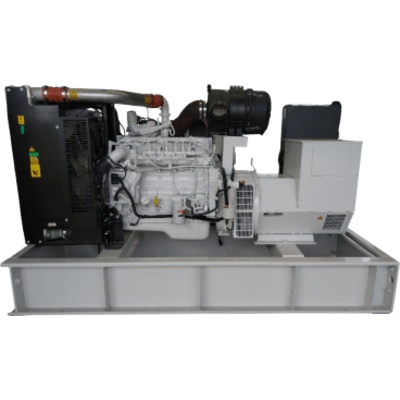

PLANELEC 070G5D0212B0700 Planta de Emergencia Diesel/ 212 KW (265 KVa) Emergencia/ 181 KW (226KVa) Continuo/ Trifásico 4 Hilos / 220V/127 / Motor Cummins QSB7G5 6 Cilindros / Generador Stamford UCI274H/ Control PEM-CAP / Transferencia Automática/

• Tipo: Diesel de 4 tiempos, simple efecto, combustión interna.
• Norma: ISO-3046.
• Inyección: Directa.
• Enfriamiento: Por agua.
• Lubricación: A presión.
• Número de cilindros: 6.
• Diámetro del embolo: 107 mm.
• Carrera del embolo: 124 mm.
• Capacidad embolar: 6.69 litros.
• Velocidad del embolo: 7.4 m/segundo.
• Velocidad angular: 1800 RPM.
• Potencia máxima efectiva a 1800 RPM: 242 KW (324 HP).
• Potencia continua efectiva a 1800 RPM: 208 KW (279 HP).
• Relación de compresión: 17:2:1.
• Presión media efectiva a plena carga: 2404 kPa.
• Consumo de combustible a plena carga: 59 L/h.
• Tipo de aspiración: Turboalimentada/ postenfriada.
• Succión de bomba de combustible: 1.5 m.
• Capacidad del carter: 18.5 Lt.

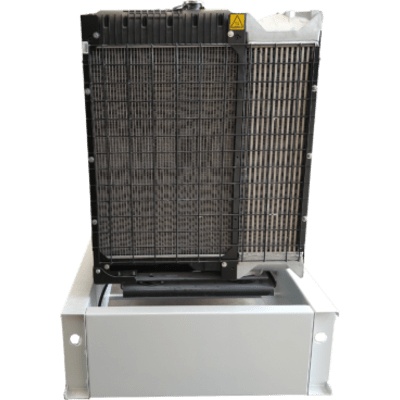

• Capacidad del radiador: 26 Lt.
• Factor de temperatura: 3.4% x 10°C.
• Factor de ajuste por altitud: 8% x 300 M.

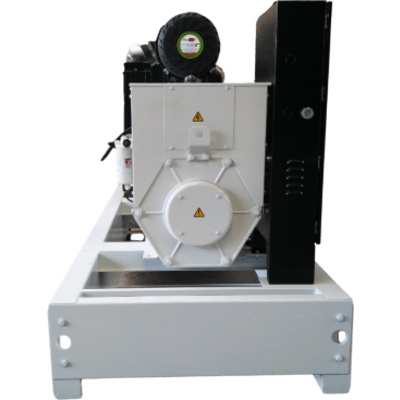

• Marca: STAMFORD
• Tipo: UCI274H
• Potencia servicio emergencia: 224 KW / 280 KVA
• Potencia servicio continuo: 220 KW / 275 KVA
• Voltaje nominal entre fases (ajuste ±10%): 220/127
• Eficiencia: 0.9335
• Factor de potencia: 0.8
• Frecuencia: 60 Hz
• Velocidad angular: 1800 RPM
• Auto excitado: Sí
• Autorregulado: Sí
• Regulación de voltaje (vacío a plena carga): ±0.5%
• Equilibrio de fases con carga equilibrada: 1%
• Modulación uniforme de voltaje máxima: -1/2 de 1%
• Capacidad de sobrecarga para arranque de motores: 200% / kVA
• Aislamiento: Clase H.
• Normas: NEMA, EGSA
• Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos.
• Ventilador: Integrado de alta eficiencia.
• Factor de influencia telefónica (TIF): 50% máximo
• Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio
• Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino.

• Marca: PLANELEC.
• Fases:  3.
• Frecuencia: 60 HZ
• Unidad de transferencia: A base de contactores.
• Enclavamiento eléctrico: Para la protección del mecanismo de contactores.
• Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica.
• Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal.

• Modelo: 86526M 0 M120749
• Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida.
• Tapa soporte interno: Adicional
• Diseño: Flujo libre para menor contrapresión
• Configuración: En L para facilitar instalación
• Geometría: Reduce ruido sin materiales contaminantes
• Pintura: Para altas temperatura especial para motores fuera de carretera
• Contrapresión máxima libre: 1" Hg para tubería de escape
• Entrada: 5"
• Salida: 5"

• Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición
• Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado
• Transferencia automática: Entre red normal y generador
• Contador de horas: Información precisa para monitoreo y mantenimiento
• Protección IP: IP65 (con junta opcional)
• Detección: 3 fases del generador, 3 fases de normal
• Monitoreo de carga: kW, kVA, kVAr, F.P.
• Protección: Sobrecarga del generador,
• Entradas: 3 analógicas/digitales configurables, 4 digitales configurables
• Medición velocidad: Generador o conexión CAN
• Alarmas mantenimiento: 3 alarmas por mantenimiento del motor
• Protección velocidad: Del motor
• Contador horas: Del motor
• Precalentamiento: Del motor
• Programador: Ejercitador
• Control velocidad: De ralentí en arranque y paro del motor
• Monitoreo: Voltaje de la batería
• Arranque: Con bajo voltaje de batería, arranque remoto configurable
• Acciones por falla: Alarma, desconexión eléctrica o paro
• Indicador: Alarma en pantalla
• Registro: 50 eventos.

• Base de acero estructural para motor, generador y tanque diario
• Almohadillas modulares "M" que eliminan necesidad de anclaje
• Instructivos de operación, mantenimiento e instalación
• Catálogos de partes
• Diagramas eléctricos
• Plano de colocación y distribución de equipo

• En motor: 1 año.
• En piezas eléctricas: 3 meses.
• En dado caso se requieran realizar una extensión de garantía, lo debemos pactar con la empresa de PLANELEC.
• Antes de cualquier compra e instalación del equipo leer el documento de restricciones.
