Descripción

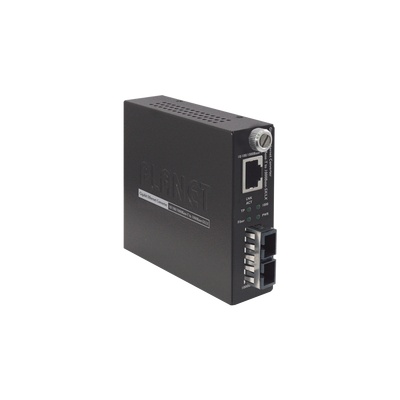

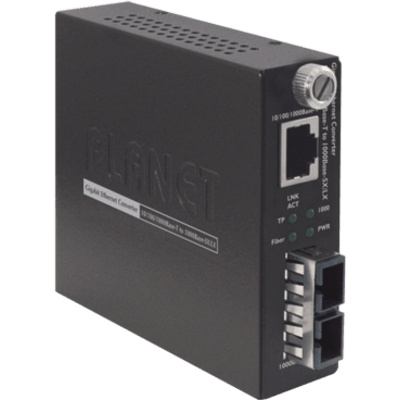

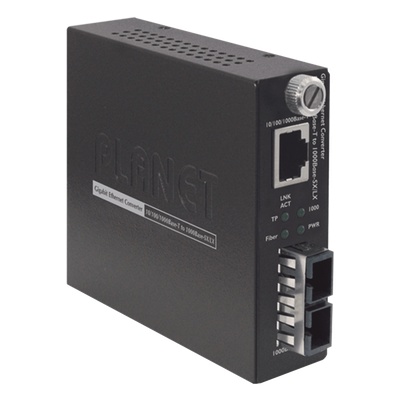

GST-802 PLANET Convertidor de Medios 10/100/1000BASE-T a 1000Base-SX (SC) 220m/550m
Equipo de Familia GST-80X Series
Puertos Fisicos del equipo GST-802:
　- 1 Puerto 10/100/1000Base-T con conector RJ-45
　- 1 Puerto 1000Base-SX/LX con conector SC soporte para multi-modo.
| Especificaciones de hardware |
|---|
| Interfaz de cobre | Puerto RJ45 10/100/1000BASE-T Auto-MDI/MDI-X par trenzado |
| Interfaz óptica | GST-802: 1000BASE-SX Multimodo Duplex SC
GST-802S: 1000BASE-LX Modo único Duplex SC
GST-805A: Ranura SFP
1000BASE-X GST-806A15/GST-806B15/GST-806A60/GST-806B60: 1000BASE-BX Modo único WDM Simplex SC |
| Distancia máxima de la fibra | GST-802: 220/550 m
GST-802S: 20 km
GST-805A: Varía según el módulo SFP
GST-806A15/GST-806B15: 20 km
GST-806A60/GST-806B60: 60 km |
| Longitud de onda óptica | GST-802: 850 nm
GST-802S: 1310 nm
GST-805A: N/D
GST-806A15/GST-806A60:
TX: 1310 nm
RX: 1550 nm
GST-806B15/GST-806B60:
TX: 1550 nm
RX: 1310 nm |
| Potencia máxima de salida óptica | GST-802: -1 5 dBm
GST-802S: -2 dBm
GST-805A: N/D
GST-806A15: -2 dBm
GST-806B15: -2 dBm
GST-806A60: -3 dBm
GST-806B60: -3 dBm |
| Potencia mínima de salida óptica | GST-802: -9 5 dBm
GST-802S: -8 dBm
GST-805A: N/D
GST-806A15: -8 dBm
GST-806B15: -8 dBm
GST-806A60: -2 dBm
GST-806A60: -5 dBm |
| Sensibilidad de recepción | GST-802: -17 dBm
GST-802S: -22 dBm
GST-805A: N/A
GST-806A15/GST-806B15: -23 dBm
GST-806A60/GST-806B60: -26 dBm |
| Velocidad | Par trenzado
10/20 Mbps para Half/Full Duplex
100/200 Mbps para Half/Full Duplex
2000 Mbps para Full Duplex
Fibra óptica
2000 Mbps para Full Duplex |
| Cable | Par trenzado
10BASE-T: 2 pares UTP Cat. 3 4 5 hasta 100 m
100BASE-TX: 2 pares UTP Cat. 5 hasta 100 m
1000BASE-T: 4 pares STP Cat 5 hasta 100 m
Cable de fibra óptica
Cable de fibra multimodo de 50/125 μm o 62 5/125 μm hasta 220/550 m/2 km.
Cable monomodo de 9/125 μm proporciona larga distancia para 10/20/40/60/80/120 km (varía según el transceptor de fibra o el módulo SFP) |
| Indicador LED | PWR ( Verde )
TP: 1000 ENLACE/ACT ( Verde )
Fibra: ENLACE/ACT ( Verde ) |
| Interruptor DIP | Fibra (negociación automática/manual) LFP (deshabilitar/habilitar) |
| Consumo de energía | 2 3 vatios/7 8 BTU (máximo) |
| OAM | TS-1000 terminal IEEE 802.3ah |
| Tamaño de fotograma gigante | 16K |
| Entrada de energía | CC 5 V/2 A |
| Dimensiones (An x Pr x Al) | 93 8 x 80 75 x 26 4 mm |
| Peso | 207 gramos |
| Entorno operativo | Temperatura: 050 grados C
Humedad: 595% sin condensación |
| Entorno de almacenamiento | Temperatura: -1070 grados C
Humedad: 595% sin condensación |
| Emisiones | Clase A de la FCC Clase A de la CE |
| Normas | IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3ah OAM |
