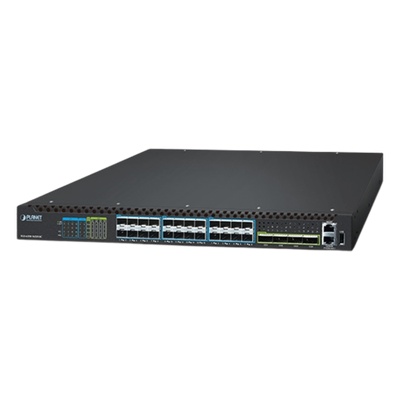

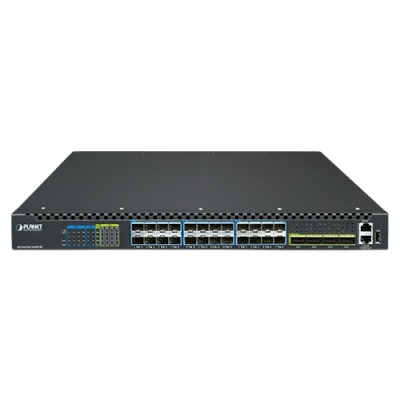

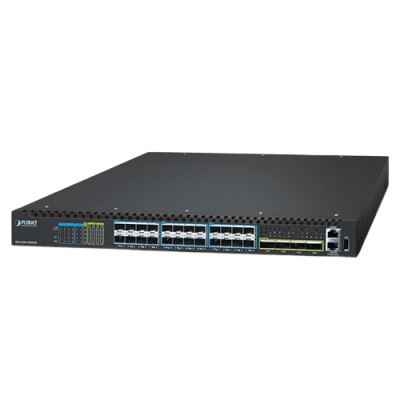

PLANET XGS-6350-16X8Y4C Switch Gestionado Capa 3 Multi-puerto 10G/25G + 2/4-Puerto 100G QSFP28 / 880-1520 Gbps Non-Blocking / Stacking 10 Unidades / Enrutamiento OSPF BGP RIP VRRP / ERPS G.8032 / Slot
Descripción
XGS-6350-16X8Y4C PLANET Switch Gestionado Capa 3 Multi-puerto 10G/25G + 2/4-Puerto 100G QSFP28 / 880-1520 Gbps Non-Blocking / Stacking 10 Unidades / Enrutamiento OSPF BGP RIP VRRP / ERPS G.8032 / Slot Para Fuente Redundante AC/DC / Data Center y AI Infrastructure
PLANET modelo: XGS-6350-16X8Y4C
La Serie XGS-6350 de PLANET es una familia de switches gestionados de Capa 3 de alto rendimiento diseñados para infraestructuras de Data Center AI Computing y redes empresariales de próxima generación. Con una arquitectura Store-and-Forward no bloqueante que ofrece capacidades de conmutación de 880 Gbps (XGS-6350-24X2C) a 1520 Gbps (XGS-6350-16X8Y4C) y throughput de hasta 1130 Mpps estos switches integran interfaces de fibra QSFP28 de 40/100G SFP28 de 25G y SFP de 10G en un chasis compacto 1RU. Soportan protocolos de enrutamiento avanzados incluyendo OSPFv2/v3 BGP/BGP4 RIP/RIPng VRRP BFD y enrutamiento multicast PIM-DM/SM/SSM junto con stacking físico de hasta 10 unidades en topología de anillo redundante. El sistema incorpora fuente de alimentación extraíble AC 100240V con slot para fuente redundante AC/DC adicional ventiladores inteligentes hot-swap y soporte para ISSU y Graceful Restart en protocolos OSPF/BGP garantizando operación continua en entornos de misión crítica. Adicionalmente ofrece recuperación de anillo ERPS G.8032 en menos de 50 ms listas de control de acceso Capa 2-4 autenticación 802.1x con RADIUS/TACACS y gestión integral mediante CLI Cisco-like Web SNMPv3 SSHv2 y TLSv1.3.
Características Generales
- Modelo 16X8Y4C: 16 x 10G SFP 8 x 25G SFP28 4 x 100G QSFP28
- Arquitectura: Store-and-Forward non-blocking
- Factor de forma: 1RU montaje en rack 19"
- Stacking: Hasta 10 unidades topología en anillo redundante gestión por única IP
- Puerto de gestión: 1 x 10/100/1000BASE-T RJ45 MGMT 1 x RJ45-to-DB9 Console
- USB: 1 x USB 2.0

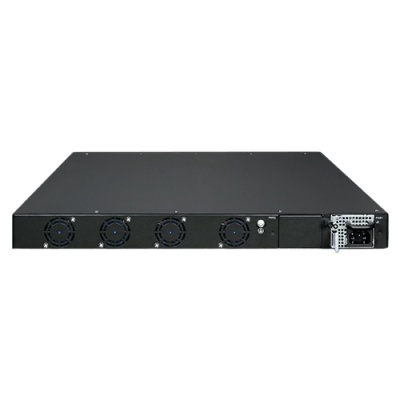

- Ventilación: 4 ventiladores inteligentes (Smart Fan)
- Jumbo Frame: 9 KB (24X2C) / 12 KB (16X8Y4C)
- Certificaciones: FCC Part 15 Class A CE
Hardware y Rendimiento
- Switch Capacity (16X8Y4C): 1520 Gbps non-blocking
- Throughput (16X8Y4C): 1130 Mpps
- MAC Address Table (16X8Y4C): 112K entradas
- ARP Table: 2K entradas
- Routing Table: IPv4: 16K / IPv6: 8K (ambos modelos)
- Routing Entries (16X8Y4C): 32K
- VLAN Interfaces: 1K
- IP Interfaces (16X8Y4C): 4096
- Shared Data Buffer (16X8Y4C): 8 MB
- ACL Table (16X8Y4C): IPv4 ifp:4862 efp:1023 / IPv6 ifp:2301 efp:511
- Flow Control: Back-pressure (half-duplex) IEEE 802.3x pause frame (full-duplex)
Físicas y Eléctricas
- Alimentación: AC 100240V 50/60Hz (1 fuente extraíble incluida)
- Slot redundante: 1 slot para segunda fuente AC o DC (opcional)
- Consumo 16X8Y4C (Sistema): 54 W / 184.1 BTU (máx.)
- Consumo 16X8Y4C (Full Load): 116.5 W / 397.2 BTU (máx.)
- Dimensiones 16X8Y4C: 442.5 x 280.25 x 44.6 mm (17.42 x 11.03 x 1.76 in) 1U
- Peso 16X8Y4C: 4333 g (9.55 lb)
- Temp. Operación: 0 50 °C
- Temp. Almacenamiento: -40 80 °C
- Humedad Operación: 10 85% (sin condensación)
- Humedad Almacenamiento: 5 95% (sin condensación)
- LED Indicators: PWR SYS (Green); 10G SFP: LNK/ACT Green; 25G SFP28: LNK/ACT Green; 40/100G QSFP: LNK/ACT Green
Contenido del Paquete
- Switch Gestionado Capa 3 XGS-6350
- 1 x Fuente de alimentación AC 100240V extraíble (instalada)
- Cable de consola RJ45 a DB9
- Kit de montaje en rack 19" (1RU)
- Cable de alimentación AC
- Guía de instalación rápida
- Slot disponible para segunda fuente de alimentación redundante AC o DC (fuente adicional no incluida)
Enrutamiento Capa 3 IPv4/IPv6
- IPv4: Static Routing RIP v1/v2 OSPFv2 BGP Policy Routing VRRP
- IPv6: Static Routing RIPng OSPFv3 BGP4
- BFD: Bidirectional Forwarding Detection para OSPF y BGP
- VRRP: Configurable en interfaz VLAN prioridad standby track
- Load Balance: Equal-cost routing
- Multicast Routing: PIM-DM PIM-SM PIM-SSM
- DHCP: DHCP Client DHCP Server (default route) DHCP Relay DHCP Option 82
- Túneles IPv6: Manual Tunnel ISATAP Tunnel 6-to-4 Tunnel
- IPv6 Core: ICMPv6 DHCPv6 ACLv6 IPv6 Telnet IPv6 Neighbor Discovery Path MTU Discovery MLD/MLD Snooping
- High Availability: ISSU (In-service Software Upgrade) Graceful Restart para OSPF/BGP
Funciones Capa 2
- VLAN: IEEE 802.1Q tag-based hasta 4094 VLANs activas 4K VLAN entries
- Q-in-Q: Provider Bridging IEEE 802.1ad
- VLAN Types: Protocol-based MAC-based IP subnet VLAN Private VLAN Edge (PVE)
- GVRP: Dynamic VLAN management Management VLAN
- Spanning Tree: STP (802.1D) RSTP (802.1w) MSTP (802.1s) BPDU Guard Root Guard
- Link Aggregation: Hasta 32 grupos trunk 8 puertos por grupo IEEE 802.3ad LACP Cisco ether-channel (static trunk)
- ERPS: ITU-T G.8032 Ethernet Ring Protection Switching recuperación < 50 ms
- Port Mirroring: Many-to-many many-to-1 SPAN y RSPAN
- Multicast L2: IGMP v1/v2/v3 Snooping MLD v1/v2 Snooping IGMP Fast Leave Querier mode IGMP Filtering/Throttling/Proxy MVR
- Bandwidth Control: Ingress y Egress granularidad mínima 64 Kbps
- Auto-MDI/MDI-X: Detección automática en puertos RJ45
- Storm Control: Broadcast storm control port loopback detect
Seguridad y QoS
- QoS Queues: 8 colas de prioridad por puerto
- Scheduling: Strict Priority (SP) Weighted Round Robin (WRR) SPWRR
- Classification: 802.1p CoS DSCP DiffServ Precedence TOS VLAN ID IP ACL MAC ACL Port ACL
- Traffic Mgmt: Traffic Supervision Traffic Shaping Policy-based ingress/egress QoS 802.1p/DSCP priority remark
- ACL: Standard y Expanded IP-based MAC-based Port-based Time-based ACL hasta 1K entradas
- 802.1x: Port-based network access authentication
- AAA: RADIUS TACACS Change of Authorization (COA)
- DHCP Snooping: Filtrado de mensajes DHCP no confiables Option 82
- Dynamic ARP Inspection: Descarte de paquetes ARP con binding inválido MAC-IP
- IP Source Guard: Prevención de ataques IP spoofing
- Port Security: IP MAC Port binding port isolation
- DoS Protection: Defensa contra ataques DOS/TCP supresión de broadcast/multicast/unknown unicast
- User Privilege: Control de autoridad por niveles de usuario en CLI
Gestión y Stacking
- Interfaces: Console/Telnet CLI (Cisco-like) HTTP Web SNMP v1/v2c/v3
- Secure Access: SSHv2 SSLv3 TLSv1.3 SNMPv3
- Sessions: Máximo 8 sesiones simultáneas SSH/Telnet
- Dual Stack: Gestión IPv4 e IPv6 simultánea
- SNMP MIBs: RFC 1213 MIB-II RFC 1493 Bridge RFC 1643 Ether-like RFC 2674 Bridge Extensions RFC 2465 IPv6 RFC 2573/2574 SNMPv3 RMON groups 1 2 3 9 y más
- Firmware: Upload/download vía HTTP dual images TFTP/FTP
- NTP: Network Time Protocol IPv4/IPv6
- Diagnóstico: SFP-DDM (Digital Diagnostic Monitor) ICMP Ping Traceroute IPv4/IPv6 Syslog remoto System Log
- Stacking: Hasta 10 switches como un solo dispositivo lógico IP única arquitectura en anillo redundante hot-swap sin interrupción
- Deployment: PLANET Smart Discovery Utility PLANET NMS CloudNMS
- Reset: Botón físico para reboot o reset a factory default
- Event Management: Syslog server IPv4/IPv6 SNMP trap Link Up/Down
Estándares y Conformidad
- IEEE 802.3z: Gigabit 1000BASE-SX/LX
- IEEE 802.3ae: 10Gb/s Ethernet
- IEEE 802.3x: Flow control y back pressure
- IEEE 802.3ad: Port trunk con LACP
- IEEE 802.1D/w/s: STP RSTP MSTP
- IEEE 802.1p: Class of Service
- IEEE 802.1Q: VLAN tagging
- IEEE 802.1X: Port authentication network control
- IEEE 802.1ab: LLDP
- RFC: 768 UDP 783 TFTP 791 IP 792 ICMP 2068 HTTP 1112 IGMPv1 2236 IGMPv2 3376 IGMPv3 2710 MLDv1 3810 MLDv2 2328 OSPFv2 1058 RIP v1 2453 RIP v2 5176 COA
- Regulatory: FCC Part 15 Class A CE
Puertos y Conectividad
- QSFP28 (16X8Y4C): 4 slots cada uno soporta 100G/40G nativo y modo 4 x 10G Ethernet
- SFP28 (16X8Y4C): 8 interfaces 25G compatibles con transceivers 1G/10GBASE-SX/LX/BX SFP
- SFP (16X8Y4C): 16 interfaces 10GBASE-SR/LR compatibles con 1000BASE-SX/LX/BX SFP
- Console (16X8Y4C): RJ45-to-DB9 115200 N 8 1
- Distancia fibra: 550 m a 2 km (MM) / 10 a 80 km (SM o WDM) según transceiver
- DAC Cables: Compatible con cables QSFP28 Direct Attach Copper (1M/3M/5M) y breakout QSFP28 a 4x25G SFP28 (3M)
Módulos 100G QSFP28
- QSFP-100G-SR4 — 100GBASE-SR4 MPO 850nm MM 100 m DDM
- QSFP-100G-LR4 — 100GBASE-LR4 LC 1310nm SM 10 km DDM
- QSFP-40G-SR4 — 40GBASE-SR4 MPO 850nm MM 100 m DDM
- QSFP-40G-LR4 — 40GBASE-LR4 LC 1310nm SM 10 km DDM
Módulos 25G SFP28
- SFP28-25G-SR — 25GBASE-SR 850nm MM 100 m DDM
- SFP28-25G-LR — 25GBASE-LR 1310nm SM 10 km DDM
- SFP28-25G-LA10 — 25GBASE-BX WDM TX1270/RX1330 SM 10 km
- SFP28-25G-LB10 — 25GBASE-BX WDM TX1330/RX1270 SM 10 km
Módulos 10G SFP y 1G SFP
- MTB-SR — 10GBASE-SR 300 m
- MTB-LR — 10GBASE-LR 10 km
- MTB-LR20/40/60/80 — 20/40/60/80 km
- MTB-LA/LB10/20/40/60 — BX WDM 10-60 km
- MTB-RJ — 10GBASE-T Copper 30 m
- MGB-SX/LX/L40/L80/L120 — 1G SFP 550 m a 120 km
- MGB-GT — 1000BASE-T SFP
- CB-DASFP-0.5M/2M — 10G SFP DAC
- CB-QSFP100G-1M/3M/5M — 100G QSFP28 DAC
- CB-QSFP4X25G-3M — 100G a 4x25G Breakout DAC
Información de Pedido
- XGS-6350-16X8Y4C — L3 16x10G SFP 8x25G SFP28 4x100G QSFP28
Productos Relacionados
- XGS-6350-48X2Q4C — 48x10G 2x40G 4x100G
- XGS-6350-12X8TR — 12x10G 8x1G Dual AC PSU
- DCS-7342-24X6C — 24x10G 6x100G Data Center
- DCS-7342-48Y8C — 48x25G 8x100G Data Center
- SGS-6341-16S8C4XR — Stackable L3 16x1G 8xTP/SFP 4x10G
- XT-705A / XT-715A — Media Converters 10G
Notas de Stacking
- Máximo 10 miembros por stack
- 2 puertos definidos por software como Stacking Up/Down
- Modelo y versión de firmware idénticos requeridos en cada unidad
- Topología en anillo redundante
- Hot-swap sin interrupción de servicio
- Gestión por única dirección IP
