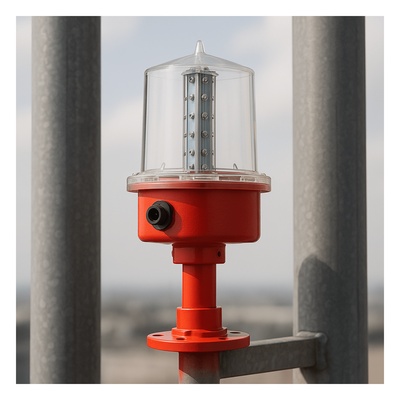

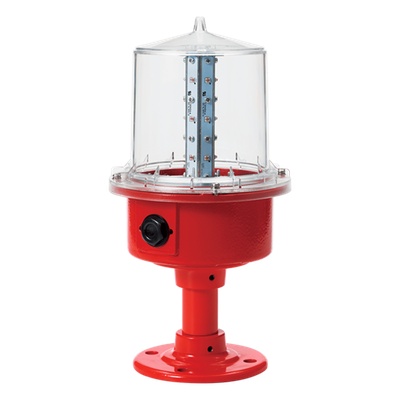

QLIGHT SAOL3P-110220-R Luz de Obstruccion 110 VCA con Poste de Aviacion LED de Baja Intensidad (Tipo B) Certificacion ICAO Proteccion IP66 y Alta Durabilidad para Torres y Estructuras
Descripción
SAOL3P-110220-R QLIGHT Luz de Obstrucción 110 VCA con Poste de Aviación LED de Baja Intensidad (Tipo B) Certificación ICAO Protección IP66 y Alta Durabilidad para Torres y Estructuras
Qlight modelo: SAOL3P
La serie SAOL3 de Qlight constituye una familia de luces de obstáculo aereo de baja intensidad diseñadas conforme a los estándares ICAO específicamente para balizamiento nocturno de estructuras fijas y móviles dentro y fuera del área de restricción de obstáculos aeroportuarios. Equipada con LEDs de alta intensidad como fuente luminosa la serie ofrece variantes de rendimiento: Tipo B (SAOL3/SAOL3P) con 42cd±10% ambas con luz roja fija (steady) y carcasa en color rojo normalizado. Su arquitectura constructiva combina lente de policarbonato (PC) de alta resistencia UV carcasa de aluminio (AI) soporte de fijación en acero inoxidable STS316L y tubo vertical en acero STS logrando una clasificación de protección IP66 que garantiza estanqueidad total contra polvo y chorros de agua a presión con operación confiable en un rango de temperatura ambiente de -30°C a 50°C.Compatible con alimentación 110V-220 VCA la serie incorpora entrada de cable PF1/2" o Ø20 mm según modelo cableado sin polaridad y opción de sensor de luz ambiental integrado bajo pedido para activación automática crepuscular.
Características Generales
- Clasificación: Luz de obstáculo aeronáutico de baja intensidad Tipo A y Tipo B conforme ICAO Anexo 14
- Fuente luminosa: Diodos LED de alta intensidad (High Intensity Light Emitting Diodes)
- Color de luz: Rojo (Red)
- Función luminosa: Luz fija (Steady)
- Color de carcasa: Rojo
- Grado de protección: IP66 (estanco al polvo y protegido contra chorros de agua a presión)
- Certificaciones: ICAO / CE
- Sensor de luz ambiental: Disponible bajo pedido (activación automática al detectar oscuridad)
- Cableado: Sin polaridad (no polarizado) cable externo UL1015 AWG18 (0.75 mm²) 500 mm
- Tipo B (SAOL3/SAOL3P): Intensidad luminosa 42cd±10%
- Tipo de luz: Baja intensidad luz fija roja
- Aplicación nocturna: Obstáculos desde 60 m sobre el suelo dentro del área de restricción de obstáculos / obstáculos desde 150 m fuera del área de restricción
- Tipo A específico: Instalación en obstáculos con movilidad limitada (ej. pasarelas de embarque)
- Estructuras aplicables: Chimeneas torres de acero postes estructuras de marco torres eléctricas aerogeneradores desde 60 m de altura
Nota: Cumplimiento ICAO aplica para DC24V y AC110V-220V. Cumplimiento CE aplica para DC12V DC24V y AC110V-220V (SAOL2/SAOL2P) y DC24V AC110V-220V (SAOL3/SAOL3P).
- Alimentación: 110V-220 VCA
- Consumo máx. (SAOL3/SAOL3P): 30 W
- Dimensiones SAOL3/SAOL3P: Ø157 mm (6.18 in) x 303 mm (11.93 in) de altura
- Peso SAOL3P: 1.61 kg
- Materiales: Lente-PC Carcasa-AI (aluminio) Soporte-STS316L (acero inoxidable) Tubo-STS (acero)
- Entrada de cable (SAOL2P/SAOL3P): Ø20 mm
- Montaje SAOL3P: Brida PCD90 mm 4 perforaciones Ø11 mm
- Temp. de operación: -30°C a 50°C
- Protección: IP66
- Unidad de luz LED ensamblada (lente PC carcasa aluminio AI)
- Tubo vertical de montaje en acero STS
- Soporte de fijación en acero inoxidable STS316L (SAOL2/SAOL3) o aluminio AI (SAOL2P/SAOL3P)
- Cable de alimentación externo UL1015 AWG18 (0.75 mm²) de 500 mm de longitud
- Manual de usuario e instrucciones de instalación
- Pernos tuercas arandelas planas y arandelas de resorte para montaje en superficie
