RF INDUSTRIES LTD RFF-1450-03 Conector F Hembra para PCB de Montaje Vertical Niquel/ Estano/ Polietileno.

Descripción

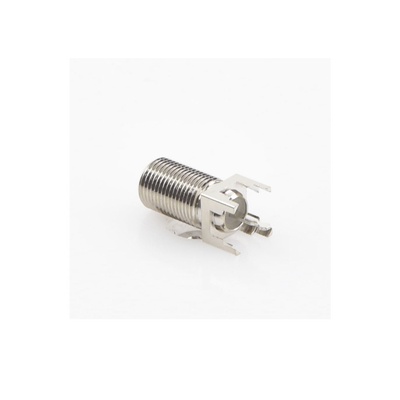

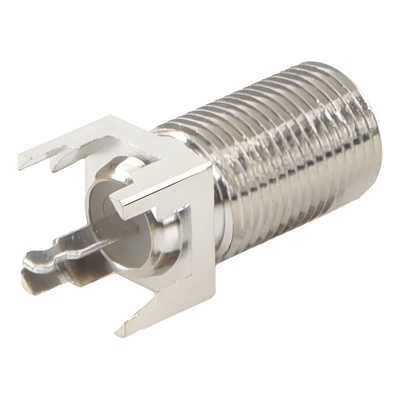

El RFF-1450-03 de RF Industries es un conector F hembra para montaje vertical en placa de circuito impreso (PCB), con 4 terminales de soldadura. Lo elige quien diseña o repara una tarjeta que necesita una entrada o salida coaxial tipo F soldada directamente a la placa.

Qué hace este equipo

• Es un conector tipo F hembra con montaje vertical para PCB.
• Cuenta con 4 terminales para soldadura, con separación de 0.32 pulgadas entre patas.
• Su cuerpo es de níquel, material que ofrece resistencia a la corrosión y durabilidad mecánica.
• El contacto es estañado, pensado para una buena conductividad eléctrica y baja pérdida por inserción.
• El dieléctrico es de polietileno, que brinda aislamiento para aplicaciones de radiofrecuencia.
• El acabado combina níquel, estaño y polietileno.

Cuándo conviene

Conviene cuando se trabaja con equipos de telecomunicaciones, sistemas de cableado coaxial, dispositivos de broadcast o equipos de prueba RF, y se requiere un punto de conexión coaxial fijo sobre la placa. Es una pieza para integrarse en un diseño o reparación con soldadura, no un conector para cable.

Antes de comprar

• Verifica que la separación de 0.32 pulgadas entre patas y la disposición de 4 terminales coincidan con la huella de tu PCB.
• Confirma que necesitas montaje vertical, ya que esta pieza no es de otro tipo de montaje.
• Considera que la soldadura y el cable coaxial con su conector macho correspondiente se consiguen por separado; el paquete incluye únicamente el conector.
• Si tienes dudas sobre instalación o necesitas factura, consulta a CJP Telecom antes de tu compra.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye un conector F hembra para PCB de montaje vertical. No se indican otros accesorios.

¿Para qué sirve?

Sirve como punto de conexión coaxial tipo F soldado a una placa de circuito impreso, en aplicaciones de radiofrecuencia como telecomunicaciones, broadcast o equipos de prueba.

¿Qué necesito aparte?

Se requiere soldadura para fijarlo a la placa y el cable o conector macho con el que se vaya a conectar. Conviene confirmar con CJP Telecom cualquier otro requerimiento específico.

¿Cuál es la impedancia o frecuencia máxima?

Esos datos no están especificados en la información disponible, por lo que conviene confirmarlos con CJP Telecom.
