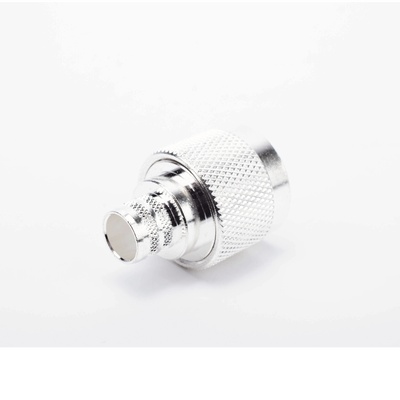

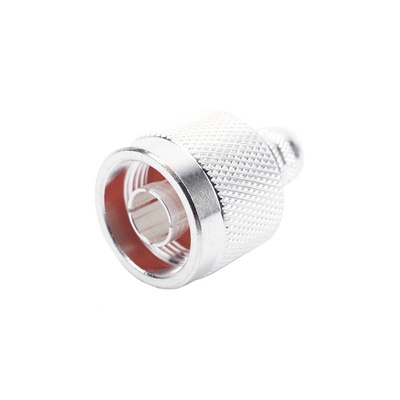

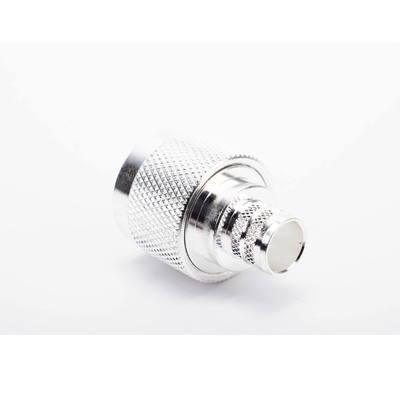

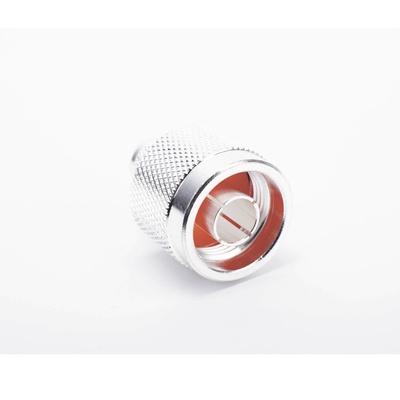

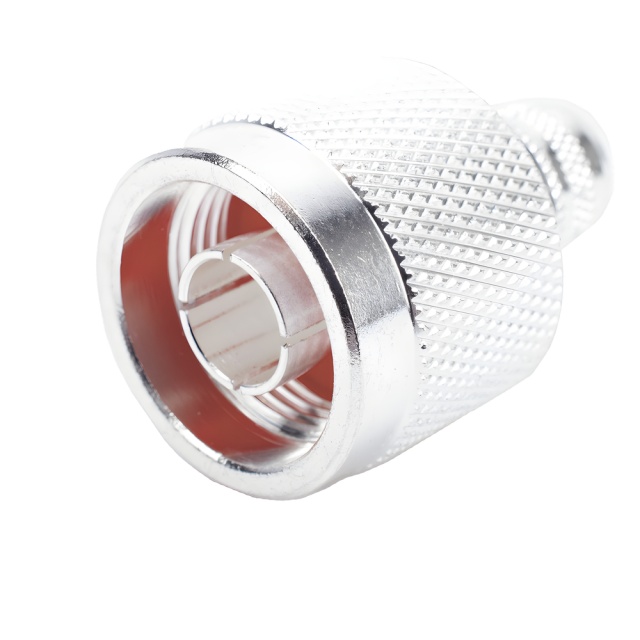

RF INDUSTRIES LTD RFN-1006-3F Conector N Macho de Anillo Plegable en Cables con Conductor Central AWG-11 o 13 tipo RG-8/U (BELDEN 8237) RG213/U (8267) RG214 (8268).
Descripción
Conector coaxial tipo N macho diseñado para aplicaciones de radiofrecuencia en sistemas de comunicación, redes de transmisión e instalaciones industriales. Emplea un mecanismo de conexión crimp que asegura una terminación mecánica estable en cables del grupo F. La construcción incorpora contacto con revestimiento de oro y dieléctrico de PTFE, materiales seleccionados para minimizar pérdidas de inserción y mantener la integridad de la señal a través de un amplio espectro de frecuencia. La interfaz roscada sigue el estándar militar MIL-STD-348, garantizando compatibilidad mecánica con equipos y componentes de infraestructura RF.
Características Generales
- Estilo de conector: N macho
- Impedancia: 50 Ω
- Grupo de cable: F
- Material de dieléctrico: PTFE
- Estilo de conexión: Crimp
- Estructura: Plateada
- Contacto: Revestimiento de oro
Desempeño
- Rango de frecuencia: 0 - 11 GHz
- Tensión de trabajo: 1,000 VRMS (dependiente del cable)
Físicas / Eléctricas
- Tipo de ajuste: Rosca 5/8 - 24
- Estándar de interfaz: MIL-STD-348, sección 304
- Recomendación de herramienta: RFA-4009-205
Compatibilidad de Cables
- Compatibles: RG-8/U, RG-213/U, RG-214
- No compatibles: Belden 9913, 7810A, 8214, 89880, Times LMR-400, CommScope CNT-400, Viakon RG-8/U, R Flash-1113
Aplicaciones
- Sistemas de comunicación RF
- Redes de transmisión
- Instalaciones industriales
- Equipo de RF
