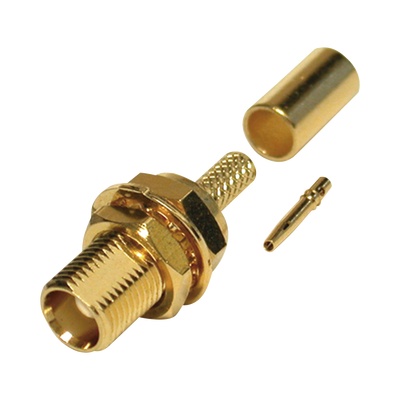

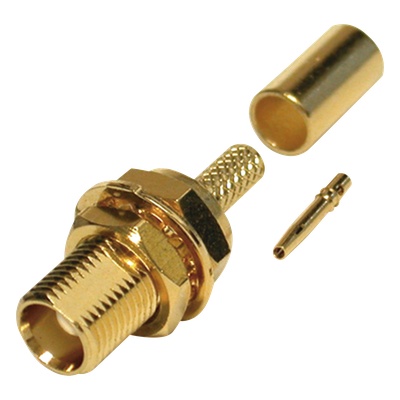

RF INDUSTRIES LTD RMX-8252-1B Conector MCX Hembra para Panel Trasero D-Plano de Anillo Plegable para RG-316/U Grupo B Oro/ Oro/ Teflon.
Código producto - SKU
RMX-8252-1B
EAN
RMX82521B
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
Conector MCX hembra diseñado para montaje en panel trasero con configuración D-plano y sistema de anillo plegable, optimizado para cable coaxial RG-316/U del Grupo B. La arquitectura mecánica permite fijación robusta en chasis de equipos de radiofrecuencia, instrumentación de prueba y sistemas de comunicación. El contacto central de oro puro garantiza impedancia controlada y mínima atenuación de señal en aplicaciones hasta 6 GHz. El cuerpo de bronce con recubrimiento de oro proporciona durabilidad frente a ciclos de conexión y exposición ambiental. El aislante dieléctrico de teflón (PTFE) asegura estabilidad dieléctrica en rangos de temperatura extendidos y bajo factor de disipación.
Características Generales
- • Tipo de conector: MCX hembra para panel
- • Cable compatible: RG-316/U, Grupo B
- • Modo de ensamble: Anillo plegable para chasis D-plano
- • Material del cuerpo: Bronce con recubrimiento de oro
- • Material del contacto central: Oro puro
- • Aislante dieléctrico: Teflón (PTFE)
Desempeño Eléctrico y Mecánico
- Impedancia: 50 Ω (estándar MCX)
- Rango de frecuencia: Hasta 6 GHz
- Pérdida de inserción típica: <0.2 dB @ 3 GHz
- Aislamiento dieléctrico: >500 Vrms
- Ciclos de conexión: >500 (mínimo garantizado)
- Par de acoplamiento: 0.8 Nm nominal
Especificaciones Físicas y Materiales
- Configuración de montaje: Panel trasero D-plano
- Mecanismo de retención: Anillo plegable (crimp)
- Cuerpo exterior: Bronce C36000, oro 3 µm mínimo
- Contacto central: Oro 99.9%, 1.27 µm mínimo
- Aislante: Teflón PTFE virgen
- Temperatura operativa: -65°C a +165°C
Contenido del Paquete
- 1 conector MCX hembra para panel
- Anillo plegable pre-instalado
- Tuerca de fijación para montaje D-plano
