RF INDUSTRIES LTD RP-3010-1B Conector SMA Macho Inverso en Angulo Recto Anillo Plegable/ RG-174/U BELDEN 8216 Oro/ Oro/ Teflon.

Descripción

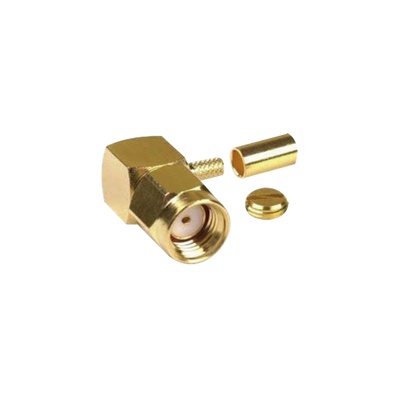

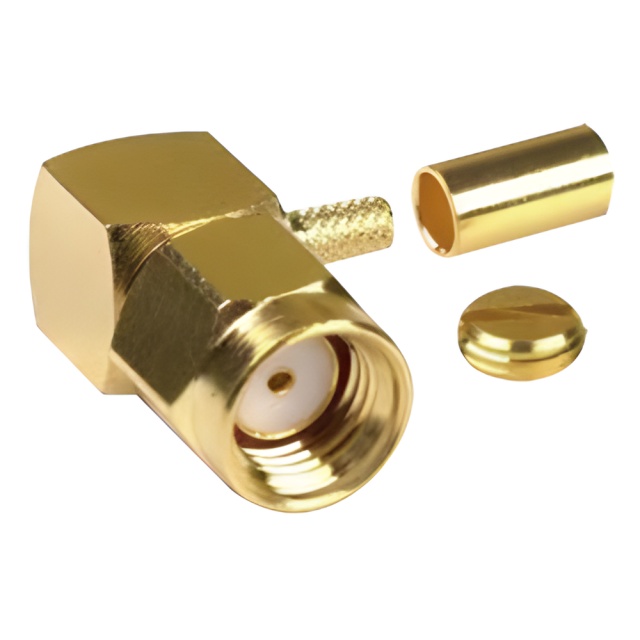

El RP-3010-1B de RF Industries es un conector coaxial SMA macho inverso en ángulo recto (90°) para cable coaxial delgado. Lo elige quien necesita conectar un cable RG-174/U o Belden 8216 en un espacio reducido, sin soldar el ensamble.

Qué hace este equipo

• Es un conector SMA macho inverso (reverse polarity) con geometría de ángulo recto de 90°.
• Es compatible con los cables RG-174/U, RG-174, Belden 8216 y LMR-100A.
• Se ensambla con anillo plegable (crimp), por lo que no requiere soldadura para fijar el cable.
• Tiene cuerpo de bronce con recubrimiento de oro.
• Su contacto central es de oro (chapado en oro), con baja resistencia de contacto y estabilidad de impedancia.
• Usa aislante dieléctrico de teflón, con buen comportamiento dieléctrico y tolerancia a temperaturas operativas elevadas.

Cuándo conviene

Es una opción para aplicaciones de radiofrecuencia donde el espacio es limitado y el cable debe salir en ángulo, como comunicaciones móviles, equipos de prueba o sistemas de antenas compactos que usen cable fino de los tipos mencionados. El resultado final dependerá de un ensamble correcto y de que el resto del sistema sea compatible.

Antes de comprar

• Confirma que tu cable sea RG-174/U, RG-174, Belden 8216 o LMR-100A, que son los compatibles indicados.
• Verifica que el equipo o la antena a conectar tenga el puerto adecuado para un SMA macho inverso (reverse polarity).
• Para plegar el anillo, el fabricante recomienda la pinza RFA-4005-20 y la mordaza con cavidad RFA-4005-07, que se adquieren por separado.
• Si tienes dudas sobre la instalación o necesitas factura, consulta a CJP Telecom antes de tu compra.

Preguntas frecuentes

¿Necesito soldar el cable?

No. El conector usa un sistema de anillo plegable (crimp) que fija el cable mecánicamente sin soldadura.

¿Con qué cables funciona?

Con RG-174/U, RG-174, Belden 8216 y LMR-100A, según la información del fabricante.

¿Qué herramientas se recomiendan para instalarlo?

El fabricante recomienda la pinza para plegar anillo RFA-4005-20 y la mordaza con cavidad para plegar RFA-4005-07. No se indica que vengan incluidas, por lo que conviene confirmarlo con CJP Telecom.

¿Qué significa macho inverso en ángulo recto?

Es un conector SMA de polaridad inversa (reverse polarity) cuyo cuerpo forma un codo de 90°, útil cuando el cable no puede salir en línea recta.
