RF INDUSTRIES LTD RSA-3252-B Conector SMA Hembra Montaje Chasis en D Plano de anillo plegable para RG-174/U.
Código producto - SKU
RSA-3252-B
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción

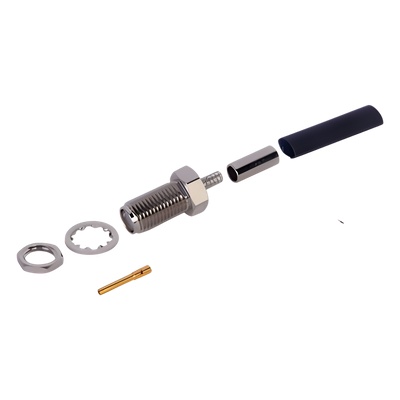

Conector SMA hembra diseñado para montaje en chasis con configuración D plano y anillo plegable, optimizado para instalaciones profesionales en equipos de telecomunicaciones, instrumentación de RF y sistemas de comunicación críticos. Ofrece impedancia controlada de 50 ohms con excelente rendimiento hasta 12.4 GHz, garantizando integridad de señal en aplicaciones de alta frecuencia. Su construcción con contacto de berilio-cobre bañado en oro y dieléctrico de PTFE asegura durabilidad eléctrica superior y baja pérdida de inserción. El amplio rango térmico permite operación confiable en entornos industriales extremos, desde instalaciones aeroespaciales hasta equipos de campo expuestos a condiciones ambientales severas.
Características Principales
- Montaje posterior en panel con anillo plegable para fijación segura
- Impedancia 50 ohms optimizada para sistemas de RF
- Frecuencia operativa 0-12.4 GHz con baja pérdida de inserción
- Rango térmico -65°C a 165°C para entornos extremos
- Compatibilidad multicable: RG-174/U, RG-316/U, LMR-100 y equivalentes
- Contacto de berilio-cobre con baño de oro para máxima conductividad
Especificaciones Técnicas
Eléctricas
Impedancia50 Ω
Frecuencia0 - 12.4 GHz
Voltaje máx.500 V RMS (nivel del mar)
Resistencia aislamiento5 kMΩ mín.
Rendimiento
Pérdida inserción0.06 dB máx. × f(GHz)
Rango térmico-65°C a 165°C
Materiales
CuerpoBronce niquelado
ContactoBerilio-cobre, baño oro
AislamientoPTFE
FerruleBronce niquelado
Tubo encogidoNegro
Dimensiones
Diámetro exterior0.425' (10.80 mm)
Longitud0.760' (19.30 mm)
Espesor máx. panel0.125' (3.2 mm)
Diámetro panel0.205' (5.20 mm)
Montaje y Compatibilidad
Tipo montajePosterior de panel
ConfiguraciónD plano, anillo plegable
Cables compatibles:RG-174/U, RG-316/U, Alpha 9174/9316, Belden 8216/83269/83284/84316, Times LMR-100
