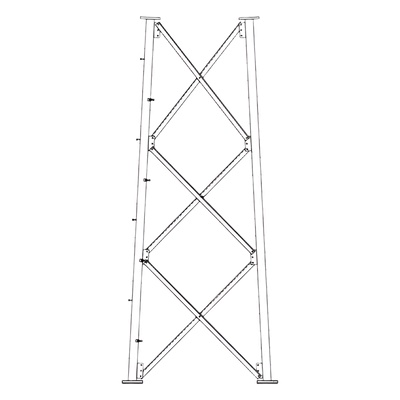

ROHN SSV10N183 Seccion 10 Base para Torre Autosoportada linea SSV (Codigo de Fabrica: 10N183)

¿Cómo podemos ayudar?

Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)

Pregunta por los detalles

Mandanos un mensaje

Descripción

Características Principales

Base robusta para torre autosoportada SSV
Compatible con estructura de sección 10
Diseño optimizado para máxima estabilidad
Componentes de alta resistencia a la intemperie
Fácil instalación en diversas condiciones de terreno

Especificaciones Técnicas

Código de Fábrica: 10N183
Tipo: Base para Torre Autosoportada
Línea: SSV
Marca: ROHN
Modelo: SSV10N183

Dimensiones

Sección: 10
Extensión Superior: 10' - 6 3/4'
Extensión Inferior: 12' - 7 1/4'

Construcción

Construcción atornillada en campo
Tubos galvanizados en caliente, interior y exterior
Barras de paso y tope cónico suministrados

Aplicaciones

Estructuras para telecomunicaciones PCS
Sistemas de banda ancha
Sistemas de seguridad
Iluminación deportiva

Normativas

Diseñado según ANSI/TIA-222-G
Categoría Topográfica 1
Espesor de hielo de diseño: 3/4'
Coeficiente sísmico S < 1.0

Compatibilidad

Compatible con secciones SSV estándar
Compatible con sistema de seguridad para escalada
Compatible con accesorios estándar ROHN

Opciones de Configuración

Configuración de altura desde 40' hasta 180'
Disponible en versiones 90 MPH, 100 MPH y 110 MPH
Opciones de base estándar SB2, SB3, SB4 & SB5

Requerimientos de Instalación

Kit de puesta a tierra debe ser ordenado por separado
Planos de ensamblaje y detalles de fundación incluidos
Requiere dispositivo de seguridad para estructuras > 10'

Capacidad 90 MPH

Altura 150': 19 sq.ft. en el tope / 11 sq.ft. en 30' debajo del tope
Altura 160': 15 sq.ft. en el tope / 8 sq.ft. en 30' debajo del tope
Altura 170': 18 sq.ft. en el tope / 9 sq.ft. en 30' debajo del tope
Altura 180': 13 sq.ft. en el tope / 6 sq.ft. en 30' debajo del tope

Capacidad 100 MPH

Altura 150': 12 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
Altura 160': 9 sq.ft. en el tope / -
Altura 170': 9 sq.ft. en el tope / -
Altura 180': 6 sq.ft. en el tope / -

Capacidad 110 MPH

Altura 100': 9 sq.ft. en el tope / 3 sq.ft. en 30' debajo del tope
Altura 110': 11 sq.ft. en el tope / 5 sq.ft. en 30' debajo del tope
Altura 120': 7 sq.ft. en el tope / 2 sq.ft. en 30' debajo del tope
Altura 130': -

Detalles de Fundación

Diámetro de fundación: 8' - 6'
Ancho de fundación: 5' - 6'
Profundidad: 2' - 0'
Volumen de concreto: 8.6 cu. yds.

Materiales

Tubos galvanizados en caliente
Construcción soldada y atornillada
Acero estructural de alta resistencia

Aplicaciones Específicas

Soporta equipos de telecomunicaciones
Ideal para sistemas de antenas
Estructura para torres de iluminación
Soporte para sistemas de seguridad

Estándares de Ingeniería

Diseño con secciones estándar pre-ingenieradas
Sistema modular para fácil expansión
Construcción optimizada para vientos hasta 110 MPH

Detalles

SKU

SSV10N183

Categorías

Radiocomunicación

Peso

452 kg

Fabricante

ROHN
