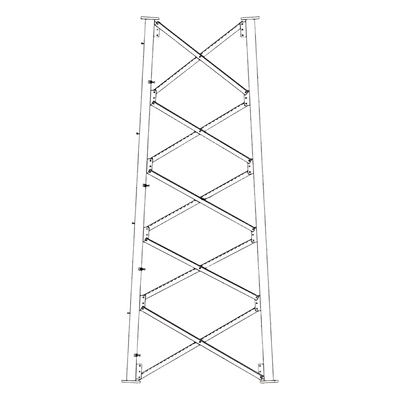

ROHN SSV6N62 Seccion 6 Base para Torre Autosoportada linea SSV (Codigo de Fabrica: 6N62)

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU SSV6N62
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Características Principales

    • Diseño eficiente para torres autosoportadas
    • Compatible con línea SSV torre
    • Construcción robusta con materiales de alta calidad
    • Fácil instalación en obras complejas
    • Optimizado para estabilidad estructural máxima

    Especificaciones Técnicas

    • Código de Fábrica: 6N62
    • Tipo: Base para Torre Autosoportada
    • Línea: SSV
    • Construcción: Heavy Duty con bracing tubular
    • Tratamiento: Galvanizado en caliente interior y exterior
    • Componentes: Tubular Legs & Angle Braces

    Dimensiones

    • Altura: 20' (6.1m)
    • Sección Base: 6N62
    • Dimensiones: 2' - 6' (0.76m) Superior, 4' - 6¼' (1.38m) Inferior
    • Tipo de Sección: Field Bolted Construction
    • Diámetro Tubo: 2 3/8' O.D.
    Aplicaciones
    • Telecomunicaciones PCS
    • Redes de banda ancha
    • Sistemas de seguridad
    • Iluminación deportiva
    • Otras aplicaciones industriales
    Normas y Certificaciones
    • ANSI/TIA-222-G
    • Structure Class II
    • Topographic Category 1
    • Espesor de hielo 3/4'
    • Coeficiente sísmico S < 1.0
    Capacidad de Carga
    • Diseño para cargas de viento hasta 110 mph
    • Capacidad de carga de hielo 3/4'
    • Expansión B: 7-12 sq.ft (6.2-11.1 m²)
    • Expansión C: 4-11 sq.ft (3.7-10.2 m²)
    • Incluye pernos de anclaje y topes cónicos
    Opciones de Montaje
    • Base corta (Short Base) con Part No: SB2, SB3, SB4 & SB5
    • Configuraciones de pernos de anclaje
    • Diseños personalizados disponibles
    • Requiere dispositivo de seguridad para escalada (en estructuras >10')

    Notas de Instalación

    • Incluye planos de ensamblaje y detalles de fundación estándar
    • Requiere kit de puesta a tierra (ordenado por separado)
    • Construcción soldada completamente (All-Welded Construction)
    • Diseño modular con piezas estándar
    • Requiere inspección de ingeniería para aplicaciones específicas

    Combinaciones Comunes

    • SSV100R90: 2W + 6N62
    • SSV110R90: 1WB + 6N62
    • SSV100R100: 2W + 6N62
    • SSV110R100: 1WB + 6N62
    • SSV100HD90: 3WN + 6N62

    Información de Contacto

    Para más información técnica o soporte de ingeniería:

    • Teléfono: (309) 566-3000
    • Fax: (309) 566-3079
    • Sitio Web: www.rohnnet.com

    Derechos de Autor

    © 2011 ROHN PRODUCTS LLC

    The Industry Standard

    Detalles

    SKU
    SSV6N62
    Categorías
    Redes e IT
    Peso
    233 kg
    Fabricante
    ROHN
