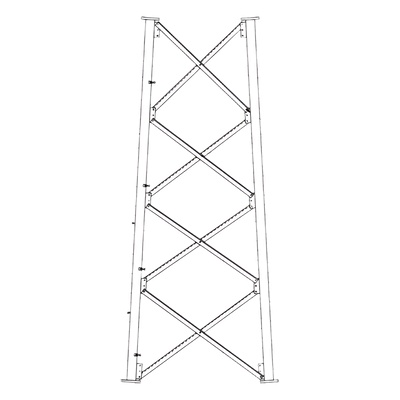

ROHN SSV8N Seccion 8 Intermedia para Torre Autosoportada linea SSV (Codigo de Fabrica: 8N)

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU SSV8N
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Características Generales

    • Diseño robusto para torres autosoportadas
    • Compatible con línea SSV de alta resistencia
    • Código de fábrica 8N para identificación precisa
    • Construcción de acero para durabilidad extrema
    • Optimizada para alturas intermedias específicas
    • Construcción soldada completamente (All-Welded)
    • Galvanizado en caliente interior y exterior para protección contra corrosión
    • Incluye pernos de escalada y extremo cónico

    Especificaciones Técnicas

    • Modelo: SSV8N
    • Altura por sección: 20'
    • Dimensiones: Superior 6' - 6 3/4', Inferior 8' - 6 3/4'
    • Construcción: Tubular en la base con refuerzos en ángulo
    • Estándar: ANSI/TIA-222-G, Clase II
    • Velocidad del viento: 90-110 mph (3-segundo pico)
    • Carga de hielo: 3/4' de espesor
    • Coeficiente sísmico: S < 1.0

    Aplicaciones

    • Infraestructura PCS
    • Banda ancha
    • Sistemas de seguridad
    • Iluminación deportiva
    • Cualquier aplicación que requiera estructura autosoportada de mediana altura
    Composición de la Sección
    • Tubular en la base con refuerzos en ángulo
    • Piernas sólidas en secciones superiores
    • Bráceos sólidos en secciones superiores
    • Construcción Field Bolted (pernos de campo)
    Capacidad de Carga
    • Diseñada para cargas simétricas
    • Un cable 7/8' hasta la cima
    • Dos cables 7/8' hasta 30' por debajo de la cima
    Requisitos de Seguridad
    • Requiere dispositivo de seguridad para escalado en estructuras > 10'
    • Conformidad con normas ANSI/TIA-222-G
    • Categoría Topográfica 1
    Opciones de Configuración
    • Disponible en múltiples alturas
    • Permite combinación con otras secciones SSV
    • Diseño pre-ingenierizado con secciones estándar
    Componentes Adicionales
    • Kit de puesta a tierra (se debe ordenar por separado)
    • Dibujos de ensamblaje incluidos
    • Detalles de fundación estándar incluidos
    Compatibilidad
    • Compatible con secciones estándar SSV
    • Interoperable con torres SSMW
    • Adecuada para configuraciones de altura media
    Dimensiones por Sección
    • SSV8N: 6' - 6 3/4' (superior) a 8' - 6 3/4' (inferior)
    • SSV9N: 8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
    • SSV10N: 10' - 6 3/4' (superior) a 12' - 7 1/4' (inferior)
    • SSV11N: 12' - 7 1/4' (superior) a 14' - 7 7/8' (inferior)
    Código de Identificación
    • SSV: Línea de torre autosoportada
    • 8: Número de sección
    • N: Tipo de sección intermedia
    Notas de Instalación
    • Diseñada para soportar cargas simétricas
    • Requiere configuración de anclaje adecuada
    • Debe seguir instrucciones de montaje proporcionadas
    • Se suministran detalles de fundación estándar
    Opciones de Personalización
    • Diseños personalizados disponibles
    • Configuraciones específicas para sitio
    • Disponible para aplicaciones especiales
    Opciones de Personalización
    • Diseños personalizados disponibles
    • Configuraciones específicas para sitio
    • Disponible para aplicaciones especiales
    Capacidad de Viento
    • 90 mph (3-segundo pico)
    • 100 mph (3-segundo pico)
    • 110 mph (3-segundo pico)
    Carga Estructural
    • 3/4' de espesor de hielo
    • Clase de estructura II
    • Categoría Topográfica 1

    Detalles

    SKU
    SSV8N
    Categorías
    Radiocomunicación
    Peso
    327 kg
    Fabricante
    ROHN
