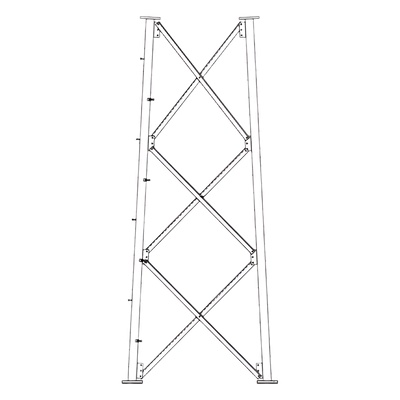

ROHN SSV9N82 Seccion 9 Base para Torre Autosoportada linea SSV (Codigo de Fabrica: 9N82)

Código producto - SKU SSV9N82
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

Características Principales

  • Estructura autosoportada de alta resistencia
  • Compatible con la línea SSV estándar
  • Diseño optimizado para vientos fuertes
  • Código de fábrica: 9N82 para referencia
  • Fácil instalación en terrenos variados

Especificaciones Técnicas

  • Tipo: Sección de base para torre autosoportada
  • Modelo: SSV9N82
  • Diámetro: 8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
  • Material: Acero galvanizado en caliente
  • Construcción: Tubular con bridas en los extremos

Aplicaciones

  • Torres para telecomunicaciones PCS
  • Sistemas de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Otras aplicaciones industriales
Normas y Estándares
  • ANSI/TIA-222-G
  • Clase Estructural II
  • Categoría Topográfica 1
  • Espesor de hielo 3/4'
  • Coeficiente sísmico S < 1.0
Componentes Incluidos
  • Tornillos de montaje
  • Top cónico
  • Sistema de puesta a tierra (requiere pedido separado)
Capacidad de Carga
  • Diseño para vientos de hasta 110 mph
  • Resistente a cargas de hielo de 3/4'
  • Soporta múltiples líneas de 7/8'
Dimensiones
  • Altura: 20' (6.1m)
  • Diámetro superior: 8' - 6 3/4'
  • Diámetro inferior: 10' - 6 3/4'
Opciones de Montaje
  • Base de hormigón reforzado
  • Anclajes de alta resistencia
  • Sistema de seguridad para escalada (requerido para alturas >10')
Compatibilidad
  • Integración con secciones SSV estándar
  • Compatible con accesorios ROHN
Construcción
  • Tubular en secciones superiores
  • Brackets de ángulo en base
  • Soldadura continua
Opciones de Diseño
  • Diseño pre-ingenierizado
  • Opciones personalizadas disponibles
Servicios
  • Dibujos de montaje
  • Detalles de fundación estándar
Condiciones Ambientales
  • Resistente a corrosión
  • Diseño para vientos de hasta 110 mph
  • Soporta cargas de hielo de 3/4'
Requisitos de Seguridad
  • Requiere dispositivo de seguridad para alturas >10'
  • Pernos de escalada incluidos

Detalles

SKU
SSV9N82
Categorías
Radiocomunicación
Peso
401 kg
Fabricante
ROHN
