Ruiz Electronics RXC02CE Controlador de Esclusas 2 Puertas / Alimentacion 12VDC / Temporizadores Programables 0-30 seg / Entradas NC y NA / Salidas de Pulso 2 seg / Funcion Emergencia
$1,746.41
(incluye IVA)
$1,969.50
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
RXC02CE Ruiz Electronics Controlador de Esclusas 2 Puertas / Alimentación 12VDC / Temporizadores Programables 0-30 seg / Entradas NC y NA / Salidas de Pulso 2 seg / Función Emergencia

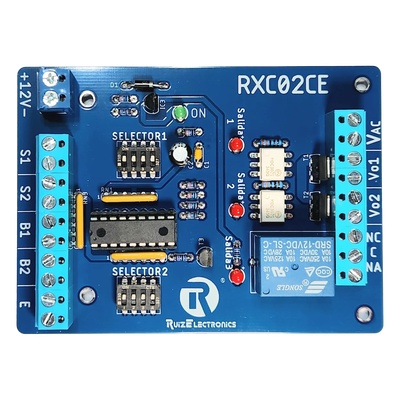

Ruiz Electronics modelo: RXC02CE
El controlador de esclusas RXC02CE es un sistema electrónico profesional diseñado para el control de acceso mediante dos puertas con cerraduras eléctricas. Opera exclusivamente en modo de puertas normalmente bloqueadas requiriendo sensores normalmente cerrados en cada puerta y botones normalmente abiertos para el desbloqueo. El sistema cuenta con temporizadores programables de 0 a 30 segundos para el retardo de apertura y cierre además de una función de emergencia que activa secuencialmente las cerraduras. La arquitectura incluye protecciones de tiempo que garantizan la seguridad del sistema volviendo al estado inicial si no se detecta apertura dentro de los 30 segundos establecidos.
Características Generales
- Tipo: Controlador de esclusas 2 puertas
- Modo Operación: Puertas normalmente bloqueadas
- Alimentación Tarjeta: 12VDC
- Alimentación Cerraduras: 12VAC
- Temporizadores: 2 selectores programables 0-30 seg
- Entradas: 2 sensores NC 2 botones NA 1 emergencia NA
- Salidas: 2 pulsos de 2 segundos para cerraduras
- Función Emergencia: Activación secuencial con pausa de 3 seg
Especificaciones Eléctricas
- Alimentación: 12VDC para tarjeta
- Alimentación Cerraduras: 12VAC
- Entradas Sensores: Normalmente Cerrado (contacto seco)
- Entradas Botones: Normalmente Abierto (contacto seco)
- Salidas: Pulso de 2 segundos para cerraduras
- Relevador Emergencia: Permanece activado durante emergencia
Temporización y Control
- Selector1: Tiempo botón→desbloqueo (0-30 seg)
- Selector2: Tiempo antes de bloquear (0-30 seg)
- Pulso Cerradura: 2 segundos
- Reintento: 3 segundos si no detecta apertura
- Timeout: 30 segundos máximo
- Emergencia: Activación secuencial 2s ON / 3s OFF
Terminales y Conexiones
- 12V-: Entrada 12VDC
- S1 S2: Sensores NC 1 y 2
- B1 B2: Botones NA 1 y 2
- E: Botón emergencia NA
- Vo1 Vo2: Salidas 1 y 2
- VAC: Alimentación 12VAC cerraduras
- NC C NA: Contactos relevador
Tabla de Temporización
- SW1-SW4: Selectores binarios (0-30 seg)
- 0000: 0 segundos
- 0001: 2 segundos
- 0010: 4 segundos
- 0011: 6 segundos
- 0100: 8 segundos
- 0101: 10 segundos
- 0110: 12 segundos
- 0111: 14 segundos
- 1000: 16 segundos
- 1001: 18 segundos
- 1010: 20 segundos
- 1011: 22 segundos
- 1100: 24 segundos
- 1101: 26 segundos
- 1110: 28 segundos
- 1111: 30 segundos
Funcionamiento
- Modo Normal: B1/B2 → desbloqueo puerta → detección cierre
- Timeout: 30 segundos sin apertura → estado inicial
- Reintento: 3 segundos sin detección → repite pulso
- Emergencia: E activado → secuencia Vo1/Vo2 2s ON / 3s OFF
- Relevador E: Permanece ON durante emergencia
Recomendaciones
- Transformador: 12VAC 2.5A (RT1230LS)
- Cerradura: Eléctrica 12VAC (ACCESSRIM)
- Sensores: Normalmente Cerrado
- Botones: Normalmente Abierto
- Conexiones: Contacto seco
