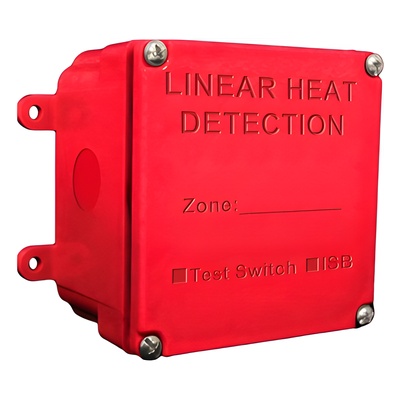

SAFE FIRE DETECTION INC. RG-5223 Boton de Prueba (Test Switch) para Deteccion Linear de Calor SafeCable
Descripción
Dispositivo de prueba para sistemas de detección lineal de calor SafeCable, diseñado para facilitar la verificación operativa sin interrumpir la funcionalidad del lazo de detección. Incorpora limitación de corriente resistiva con protección por fusible reemplazable por canal, garantizando la integridad del circuito SLC durante las pruebas de mantenimiento. Su carcasa no metálica con clasificación NEMA 4 (IP66) permite la instalación en entornos industriosos con exposición a polvo y agua. Compatible con montaje en riel DIN de 35 mm y cajas HDJ/ELR, ofrece flexibilidad de instalación en gabinetes de control. Opera en un rango de temperatura de -20 °C a 60 °C (-4 °F a 140 °F) con humedad relativa hasta 95% sin condensación, cumpliendo con los requisitos de ubicaciones no peligrosas y áreas Clase I División 2.
Características Generales
- • Botón de prueba integrado para verificación funcional del sistema
- • Limitación de corriente resistiva con fusible reemplazable de 160 mA por canal
- • Tensión nominal: 24 VDC a 28 VDC
- • Intensidad máxima de corriente: 100 mA
- • Corriente máxima de fuga: 1 μA (a menos que se indique lo contrario)
- • Prueba de cortocircuito: sí (a menos que se indique lo contrario)
- • Rango de frecuencia: 100 kHz @ SLC > 50 mA
- • Puesta a tierra a través de la plataforma de montaje
- • Caja resistente no metálica NEMA 4 (IP66)
- • Montaje en riel DIN 35 mm o cajas HDJ/ELR
- • Ubicaciones no peligrosas o Clase I Div. 2
- • Humedad relativa: hasta 95%, sin condensación
Desempeño Eléctrico
Tensión nominal: 24 VDC a 28 VDC
Intensidad máxima: 100 mA
Corriente de fuga máx.: 1 μA
Limitación de corriente: Resistiva
Fusible reemplazable: 160 mA por canal
Rango de frecuencia: 100 kHz @ SLC > 50 mA
Prueba de cortocircuito: Sí (a menos que se indique lo contrario)
Físicas y Ambientales
Dimensiones (An x Al x Pr): 11.75 cm x 10.48 cm x 11.75 cm (4 5/8' x 4 1/8' x 4 5/8')
Peso: 0.49 kg (1.07 lb)
Temperatura de operación: -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa: Hasta 95%, sin condensación
Protección de caja: NEMA 4 (IP66)
Material de caja: No metálica
Puesta a tierra: A través de montaje en plataforma
Instalación y Ubicación
Método de montaje: Riel DIN 35 mm
Caja compatible: HDJ / ELR box
Lugar de montaje: Ubicaciones no peligrosas o Clase I Div. 2
Efecto de temperatura: Especificado en documentación técnica
