SAXXON SXN0410012 SAXXON VBMC-01 - Transceptor pasivo de 16 canales soporta resolucion hasta 4K a 150m HDCVI/TVI/AHD/CVBS 720p a 350m 1080p a 200m 4MP a 200m

Descripción

_

Información General

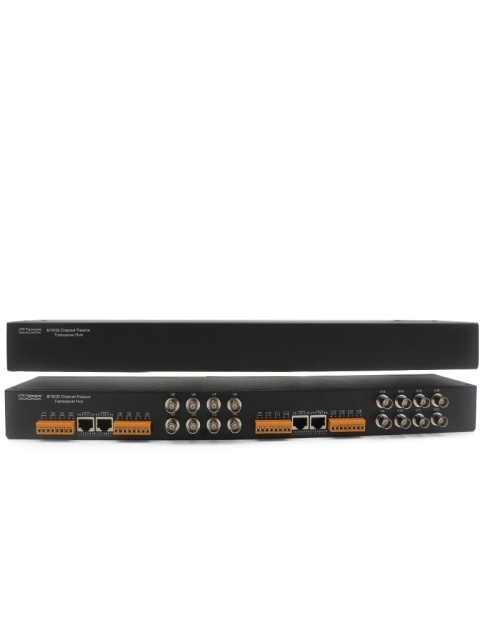

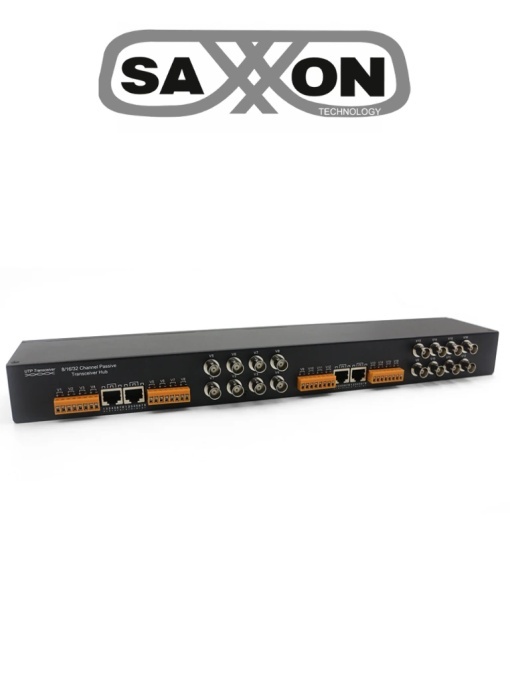

El SAXXON VBMC-01 es un transceptor pasivo de 16 canales diseñado para la transmisión de video CCTV y video HD en tiempo real a través de cable UTP, sin compresión ni retardo. Es compatible con tecnologías HDCVI, HDTVI, AHD y CVBS, permitiendo trabajar con cámaras a color o monocromáticas (B/W).

Su diseño no amplificado elimina la necesidad de alimentación eléctrica, mientras que su formato 1U para rack de 19 pulgadas lo convierte en una solución ideal para centrales de monitoreo y aplicaciones de videovigilancia multipunto.

Características Principales

• Transceptor pasivo de 16 canales, ideal para sistemas CCTV de mediana y gran escala.
• Diseño pasivo, no requiere fuente de alimentación.
• Compatibilidad 4 en 1: HDCVI / HDTVI / AHD / CVBS.
• Transmisión de video en tiempo real, sin latencia.
• Soporte de resoluciones HD y analógicas, incluyendo hasta 4MP.
• Conectividad flexible, mediante RJ-45 o bloque de terminales verde para cable UTP.
• Diseño compacto 1U, montable en rack estándar de 19”.
• Plug & Play, instalación rápida y sencilla.
• Alta protección contra sobretensiones y excelente rechazo a interferencias.

Especificaciones

Modelo: SAXXON VBMC-01

• Tipo: Transceptor pasivo de video
• Canales: 16
• Conector de video: BNC-F
• Conector de cable: UTP (RJ-45 o bloque de terminales verde de 8 pines)
• Formatos compatibles: PAL / NTSC / SECAM
• Banda de transmisión: 0 – 70 MHz
• Rechazo de interferencia: > 60 dB
• Dimensiones (L × A × H): 430 × 100 × 44.5 mm
• Formato: 1U para rack
• Material: Carcasa metálica (hierro)
• Color: Negro
• Peso: 1.181 kg
• Temperatura de operación: 0 a 50 °C
• Temperatura de almacenamiento: -40 a 85 °C
• Humedad: 0 a 95 %

Resoluciones y distancias máximas (pasivo a pasivo):

HDCVI:

• 720p: hasta 370 m
• 1080p: hasta 100 m
• 4MP: hasta 200 m

HDTVI:

• 720p / 1080p: hasta 200 m

AHD:

• 720p / 960p: hasta 330 m
• 1080p: hasta 330 m

CVBS (Análogo): hasta 500 m

Protección contra sobretensión (BNC):

• 2 kV (modo común) – IEC 61000-4-5

Protección UTP:

• 2 kV (modo diferencial) – IEC 61000-4-5

Protección ESD:

• Descarga por contacto: 6,000 V
• Descarga por aire: 8,000 V
• Norma: IEC 61000-4-2

Incluye

• 1 × Transceptor pasivo SAXXON VBMC-01 de 16 canales
• Terminales integradas para conexión UTP
• Guía básica de instalación
