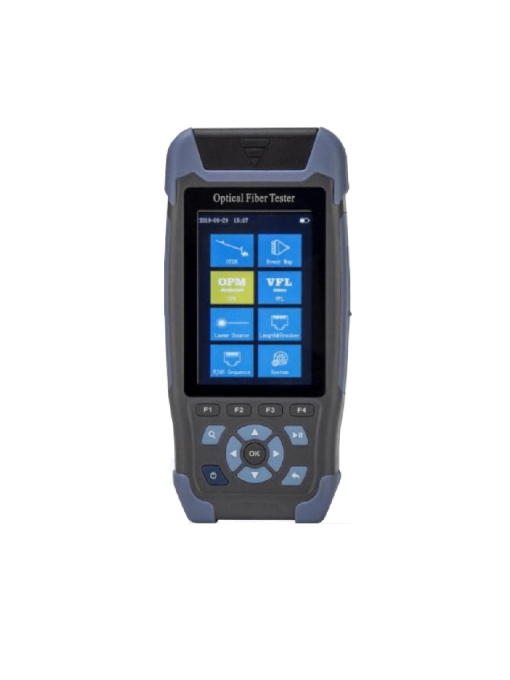

SBE TECH SBT5670007 SBE TECH SBE-OTDR-NPReflectometro Optico (OTDR) / Longitud de onda 1310/1550nm / Pruebas desde 10m a 60km / Rango 24dB - 22dB / Mapas de Eventos Fuente de Luz OPM VFL
Descripción
SBT5670007 SBE TECH SBE TECH SBE-OTDR-NPReflectometro Optico (OTDR) / Longitud de onda 1310/1550nm / Pruebas desde 10m a 60km / Rango 24dB - 22dB / Mapas de Eventos Fuente de Luz OPM VFL
Informacion General.
Es un reflectómetro óptico en el dominio del tiempo (OTDR) utilizado para la caracterización y el diagnóstico de redes de fibra óptica. Sirve para medir la integridad de la fibra detectar fallos y calcular la distancia a los eventos como empalmes conectores o roturas. Beneficios: proporciona mediciones precisas con longitudes de onda de 1310/1550nm cubriendo un amplio rango dinámico de 24dB/22dB. Es ideal para el mantenimiento y la instalación de redes ópticas garantizando un rendimiento óptimo y la detección temprana de problemas.
Principales caracteristicas
- Compatibilidad versátil: Puede operar en múltiples longitudes de onda lo que lo hace adecuado para una variedad de aplicaciones en redes de fibra óptica tanto en entornos nuevos como existentes.
- Rango extendido: Es capaz de medir y evaluar largas distancias de cable de fibra óptica lo que es crucial para redes de telecomunicaciones y datos.
- Alta precisión: Ofrece resultados detallados y precisos con la capacidad de detectar incluso las más pequeñas pérdidas de señal o imperfecciones en la fibra.
- Portabilidad: Diseñado para ser portátil lo que facilita su uso en campo y en diversas condiciones ambientales.
- Fácil de usar: Equipado con una interfaz amigable generalmente con pantalla táctil que permite un manejo intuitivo y rápido acceso a las funciones principales.
- Conectividad y almacenamiento: Dispone de opciones para guardar los resultados de las pruebas y transferirlos a otros dispositivos para un análisis posterior o para la elaboración de reportes.
Especificaciones tecnicas.
- Longitud de onda
1310/1550 nm (modo dual)
- Rango dinámico
24 dB (1310 nm)
22 dB (1550 nm)
- Rango de longitud de onda: 800 nm a 1700 nm
- Resolución espacial: 0.05 m a 16 m
- Tiempo de respuesta: Configurable (segundos a minutos dependiendo del rango y la precisión deseada)
- Zona muerta
Zona muerta de evento: <1 m
Zona muerta de atenuación: <4 m
- Interfaz
Pantalla táctil a color
Puertos USB para transferencia de datos
Almacenamiento interno y compatibilidad con tarjetas SD de hasta 128GB
- Alimentación
Batería recargable de iones de litio
Duración de batería: hasta 8 horas de uso continuo
Incluye
- Dispositivo OTDR
- Fuente de alimentación y cargador
- Cables de conexión
- Adaptadores de puerto óptico
- Manual de usuario
- Software de análisis
- Certificado de calibración
- Tarjeta de garantía
Medicion de la distancia de la fibra
No solo detecta fallos sino que también mide la distancia total de la fibra óptica y la distancia hasta cada evento de interés como empalmes conectores o fallos. Esta información es crucial durante la instalación y mantenimiento de la red ya que permite a los ingenieros asegurarse de que las fibras tienen la longitud correcta y que no existen pérdidas inesperadas a lo largo de su recorrido.
Por ejemplo si se detecta una atenuación significativa en un punto particular de la fibra los técnicos pueden verificar si esta atenuación coincide con un empalme o conector y evaluar si se trata de un fallo o una condición esperada. Esto es fundamental en redes de larga distancia donde cualquier desajuste en la longitud o calidad de la fibra podría afectar el rendimiento global de la red.
Precision en la localizacion de problemas
Una de las mayores ventajas del es su capacidad para localizar problemas con una precisión extrema. Esta precisión se traduce en una reducción significativa del tiempo y los costos asociados con la reparación de la red. En lugar de tener que inspeccionar manualmente grandes tramos de fibra los técnicos pueden dirigirse directamente al punto del problema lo que reduce tanto el tiempo de inactividad como los recursos necesarios para la reparación.
Por ejemplo si un fallo en la fibra interrumpe la conectividad en una red de telecomunicaciones puede identificar rápidamente el lugar exacto del fallo permitiendo que los técnicos lo reparen en un tiempo mínimo. Esto es especialmente crítico en situaciones donde la conectividad es vital como en redes empresariales o gubernamentales donde cualquier interrupción puede tener consecuencias graves.
Herramienta esencial para instalacion y certificacion
Durante la instalación de nuevas redes de fibra óptica es una herramienta esencial para certificar que la instalación cumple con las especificaciones técnicas. Al realizar pruebas con el OTDR los técnicos pueden verificar que la fibra ha sido instalada correctamente que no hay defectos y que la red está lista para operar.
Por ejemplo después de la instalación de una nueva red de fibra en un edificio puede utilizarse para verificar que todos los empalmes y conexiones están funcionando correctamente y que no hay pérdidas significativas a lo largo de la fibra. Esto proporciona una garantía de calidad antes de que la red se ponga en servicio lo que es crucial para evitar problemas en el futuro.
Ofrece una gama de beneficios que lo convierten en una herramienta indispensable para la instalación mantenimiento y optimización de redes de fibra óptica. Su capacidad para detectar fallos con precisión medir distancias analizar la calidad de la red y facilitar el mantenimiento preventivo asegura que las redes de fibra óptica operen de manera eficiente y sin interrupciones.
