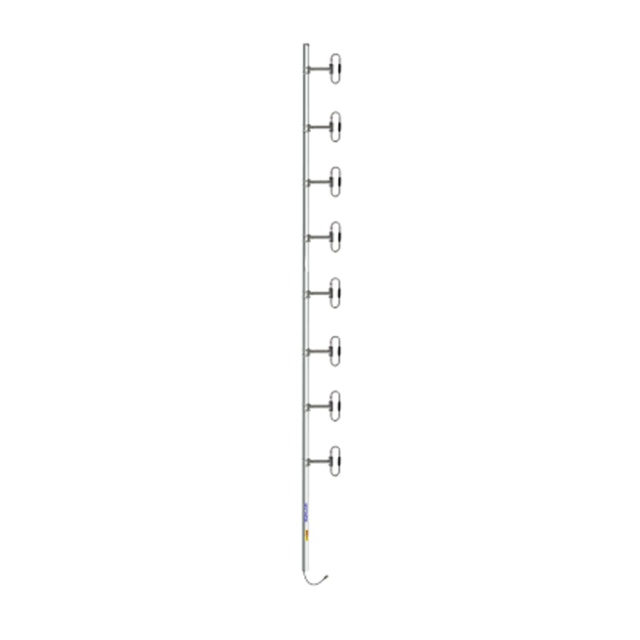

SINCLAIR SD318-HF1P4LDF Antena Base 8 Dipolos 370-430 MHz 10.5 dBd OFFSET 300 W DIN 7-16 Hembra Inclinacion Opcional "Tilt" de 0 2 4 6 8 o 10 Grados.
Descripción
Antena de estación base profesional con configuración de 8 dipolos cruzados que proporciona estabilidad de señal superior y alcance extendido en el rango de frecuencias UHF de 370-430 MHz. Diseñada para aplicaciones críticas de comunicación donde se requiere cobertura controlada y uniforme. Incorpora sistema de inclinación eléctrica 'Tilt' seleccionable entre 0, 2, 4, 6, 8 o 10 grados para optimizar el patrón de radiación según la topografía del terreno. La estructura incluye protección contra descargas atmosféricas con aterrizaje en corriente directa y conector DIN 7-16 hembra de alta potencia.
Características Principales
- 8 dipolos cruzados para mayor alcance y estabilidad de señal
- Rango de frecuencia amplio: 370-430 MHz
- Ganancia nominal de 10.5 dBd (12.6 dBi)
- Inclinación eléctrica ajustable: 0°, 2°, 4°, 6°, 8° o 10°
- Potencia máxima de entrada: 300 W promedio
- Conector profesional DIN 7-16 hembra
- Protección a descargas con aterrizado en CD
- Intermodulación pasiva -150 dBc (2x20W, 3er orden)
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 370-430 MHz |
| Ganancia nominal | 10.5 dBd (12.6 dBi) |
| VSWR de entrada | 1.5:1 |
| Polarización | Vertical |
| Impedancia | 50 Ω |
| Patrón de radiación | Compensado (OFFSET) |
| Apertura vertical | 9° |
| Potencia máxima | 300 W promedio |
| Intermodulación pasiva | -150 dBc (2×20W, 3er orden) |
| Protección a descargas | Aterrizado en CD |
| Inclinación eléctrica | 0°, 2°, 4°, 6°, 8° o 10° |
Mecánicas
| Diámetro base del tubo | 60 mm |
| Longitud montaje tubo base | 3048 mm (10 ft) |
| Dimensiones (L × A × F) | 6096 × 315 × 89 mm (20 × 1.03 × 0.29 ft) |
| Peso | 25.42 kg (56.0 lb) |
| Dimensiones envío | 6274 × 152 × 356 mm (20.6 × 0.5 × 1.17 ft) |
| Peso envío | 38.59 kg (85.1 lb) |
Conector
| Tipo | DIN 7-16 Hembra |
