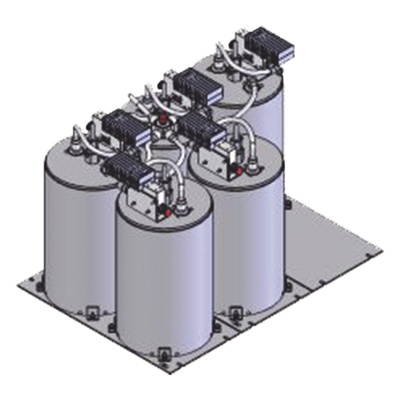

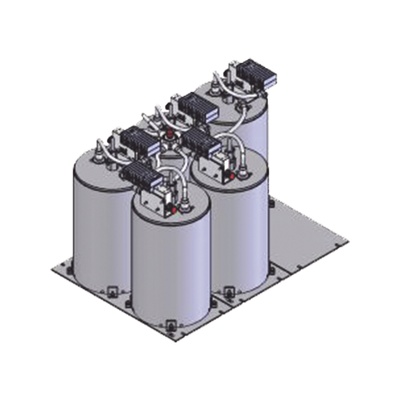

SINCLAIR TN3216-R4 Combinador SINCLAIR 6 Canales 430-470 MHz Montaje en Rack 19" 100 kHz 125 Watt N Hembras.
Descripción
Combinador UHF de 6 canales diseñado para sistemas de radiocomunicación profesional en el rango de 430-470 MHz. Permite la operación simultánea de múltiples transmisores con una separación mínima de canal de 100 kHz, optimizando el espectro disponible. Su arquitectura con filtros de cavidad de 1/4 onda de alta Q garantiza excelente selectividad y baja pérdida de inserción. La construcción robusta en formato rack 19 pulgadas facilita la integración en centros de comunicaciones y sitios de infraestructura crítica.
Características Principales
- Aislamiento TX-TX de 60 dB para operación simultánea sin interferencias
- Potencia máxima de 125 W por canal con conectores N hembra
- Filtros de cavidad 1/4 onda de alta Q con montaje horizontal
- Aisladores de banda ancha de doble etapa para protección de transmisores
- Arquitectura modular expansible de 2 a 6 canales, hasta 20 canales
- Diseñado específicamente para separaciones de canal cercanas
Especificaciones Técnicas
Generales
Frecuencia: 430-470 MHz
Canales: 6 (expansible hasta 20)
Conectores: N hembra
Potencia: 125 W por canal
Montaje: Rack 19' (483 mm)
Separación mínima: 0.1 MHz (100 kHz)
Eléctricas
VSWR entrada (máx.): 1.25:1
VSWR salida: 2:1
Aislamiento TX-TX: 60 dB
Aislamiento antena-TX: 50 dB
Longitud eléctrica cavidad: 1/4 de onda
Mecánicas
Ancho: 19' (483 mm)
Profundidad: 21.5' (546 mm)
Altura: 26.35' (662 mm / 2.17 ft)
Diámetro cavidad: 8.5' (216 mm)
Acabado: Negro
Peso: 70 lbs (31.78 kg)
Ambientales
Rango temperatura: -22°F a +140°F
Equivalente: -30°C a +60°C
Arquitectura
Filtros de cavidad 1/4 onda de alta Q
Montaje horizontal de filtros
Aisladores de banda ancha de doble etapa
Configuraciones de 2 a 5 canales base
Expansible hasta 20 canales
Optimizado para separaciones cercanas
