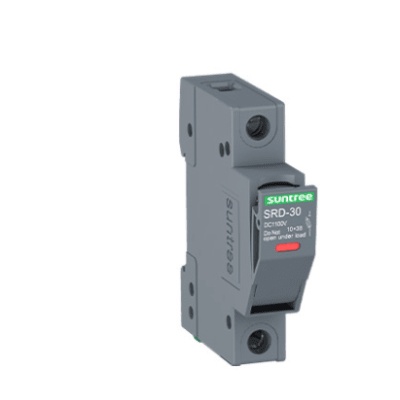

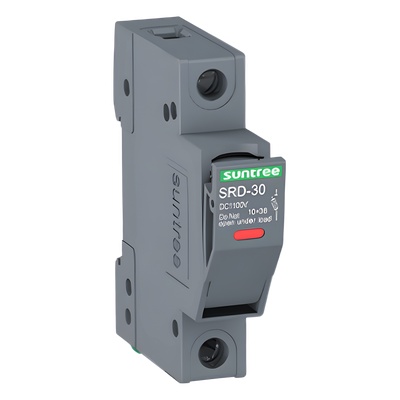

SUNTREE SRD-30 Porta Fusible CD 1000V 1 Polo Riel Din

Descripción

SRD-30 SUNTREE Porta Fusible CD 1000V 1 Polo Riel Din

SRD-30

Portafusibles diseñado específicamente para la industria fotovoltaica. Esta serie de productos incorpora fusibles y se utiliza para la protección contra sobrecorriente en circuitos principales y equipos con un voltaje nominal que no exceda los 1000V DC una corriente nominal que no exceda los 30A y una capacidad nominal de cortocircuito que no exceda los 30kA. Se utiliza principalmente en sistemas de almacenamiento de energía como protección contra cortocircuitos y sobrecargas en dispositivos de generación de energía solar fotovoltaica baterías y otros equipos semiconductores.

PARÁMETROS TÉCNICOS

 Modelo: SRD-30
Normas de referencia: IEC/EN60947-1 IEC/EN 60947-3
Tensión nominal de aislamiento (Ui): 1200V
Tensión nominal de operación (Ue): DC1100V
Corriente nominal de operación (Ie): 1A-30A
Tensión nominal soportada de impulso (Uimp): 6kV
Potencia disipada nominal aceptada: ≤4W
Número de polos: 1P
Corriente nominal limitada de cortocircuito: 30KA
Tamaño del fusible compatible: φ10×38mm
Clase de protección: IP20
Categoría de uso: PV-0
Método de instalación: Riel DIN de 35mm
Capacidad de cableado: 1-10mm²
Tornillo de conexión / Par de apriete del bloque terminal: M5 / 1.8-2.3N.m
Longitud del cable pelado: 13mm

CONDICIONES NORMALES DE USO E INSTALACIÓN

• Temperatura de funcionamiento: -5°C 40°C

• Altitud: ≤ 2 000m

• Categoría de instalación: Clase II Clase III

• El producto debe instalarse preferentemente en posición vertical y no debe haber golpes ni vibraciones significativas en el lugar de instalación
