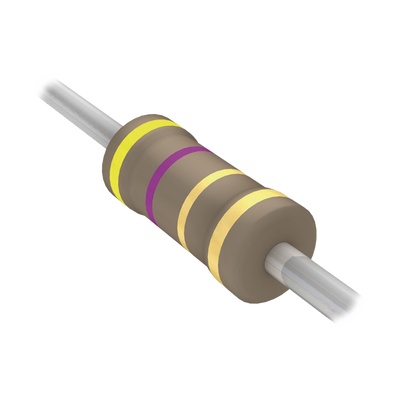

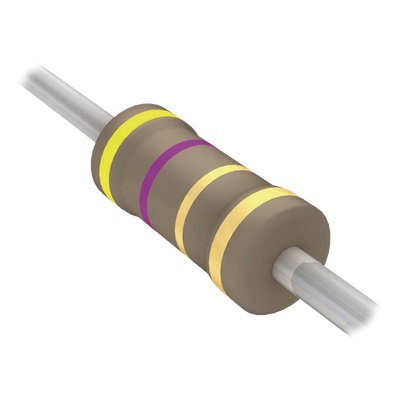

Syscom 4.7QBK-ND Resistencia Axial de Pelicula de Carbon de 4.7 Ohm 1/4 Watt 5%
Código producto - SKU
4.7QBK-ND
EAN
47QBKND
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
Resistencia axial de película de carbón diseñada para aplicaciones electrónicas generales que requieren estabilidad térmica y eléctrica en condiciones operativas exigentes. Su construcción de película de carbono proporciona un equilibrio óptimo entre costo, disponibilidad y rendimiento en circuitos de baja a media potencia. El encapsulado axial estándar facilita la inserción en placas de circuito impreso y montaje automatizado. Opera de manera confiable en un rango de temperatura que abarca desde entornos congelados hasta aplicaciones con calor moderado.
Características Principales
- Resistencia nominal de 4.7 Ω con tolerancia ±5%
- Disipación de potencia de 0.25 W (1/4 W) en operación continua
- Rango operativo extendido de -55°C a +155°C
- Coeficiente de temperatura -350 a +500 ppm/°C
- Aislamiento >1,000 MΩ con prueba de 500 V
- Dimensiones compactas: 2.40 mm diámetro × 6.30 mm largo
Especificaciones Técnicas
Parámetros Eléctricos
Resistencia: 4.7 Ω
Tolerancia: ±5%
Potencia: 0.25 W (1/4 W)
Tensión máx. trabajo: 250 V
Tensión máx. sobrecarga: 500 V
Resistencia de aislamiento: >1,000 MΩ
Prueba de aislamiento: 500 V
Rango serie: 1 Ω - 10 MΩ
Tolerancia: ±5%
Potencia: 0.25 W (1/4 W)
Tensión máx. trabajo: 250 V
Tensión máx. sobrecarga: 500 V
Resistencia de aislamiento: >1,000 MΩ
Prueba de aislamiento: 500 V
Rango serie: 1 Ω - 10 MΩ
Características Térmicas
Coef. temperatura: -350 a +500 ppm/°C
Temperatura operativa: -55°C a +155°C
Resistencia soldadura: 235±5°C, 3±0.5 s
Resistencia calor soldadura: 260±3°C, 10±1 s
Temperatura operativa: -55°C a +155°C
Resistencia soldadura: 235±5°C, 3±0.5 s
Resistencia calor soldadura: 260±3°C, 10±1 s
Mecánicos y Ambientales
Composición: Película de carbono
Paquete: Axial
Dimensiones: 2.40 mm Ø × 6.30 mm L
Resistencia humedad: ±3.0% + 0.05 Ω
Ciclo térmico: ±1%
Serie: CFR
Paquete: Axial
Dimensiones: 2.40 mm Ø × 6.30 mm L
Resistencia humedad: ±3.0% + 0.05 Ω
Ciclo térmico: ±1%
Serie: CFR
Información de Fabricación
Fabricante: Yageo | Serie: CFR | Modelo: 4.7QBKND
