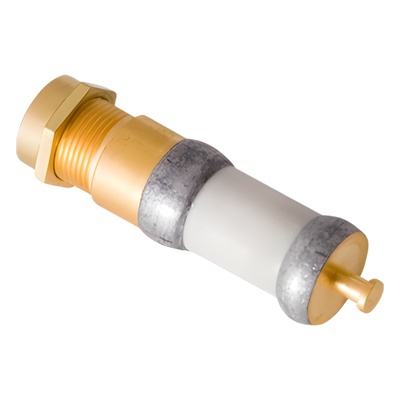

Syscom 5602 Capacitor Variable Trimmer de Aire 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17 27 mm).
Descripción
Capacitor variable trimmer de aire diseñado para ajuste fino del rechazo de banda en duplexers de VHF. Su capacitancia ajustable de 1 a 30 pF permite calibración precisa de frecuencias de operación en sistemas de comunicación críticos. La construcción con dieléctrico de aire de capas cilíndricas garantiza estabilidad térmica y repetibilidad en el ajuste. Compatible con montaje SMD para integración en equipos compactos de alta densidad.
Características principales
- Capacitancia ajustable de 1 a 30 pF para sintonización precisa
- Voltaje de trabajo hasta 250 VDC con prueba a 500 VDC
- Montaje SMD para integración compacta en PCB
- Rango de temperatura operativa de -65°C a +125°C
- Factor Q superior a 5000 a 100 MHz para alta eficiencia
- Autoresonancia mayor a 6 GHz a capacitancia mínima
Especificaciones técnicas
Eléctricas
Rango de capacitancia: 1-30 pF
Voltaje de trabajo: 250 VDC
Voltaje de prueba: 500 VDC
Factor Q: >5000 a 100 MHz
Resistencia de aislamiento: >10⁶ MΩ
Autoresonancia: >6 GHz a capacitancia mínima
Coeficiente de temperatura: ±15 ppm/°C
Mecánicas
Tipo de montaje: SMD
Tamaño: 7.11 x 17.7 mm (0.28 x 0.70 in)
Longitud total: 17.27 mm (0.68 in)
Torsión de ajuste: 1-5 oz-in
Material: Dieléctrico de aire (capas cilíndricas)
Terminales: Soldadura a 300°C
Ambientales
Rango de temperatura: -65°C a +125°C
Vibración: 60 g, 10-2000 Hz
Choque: 1500 g
