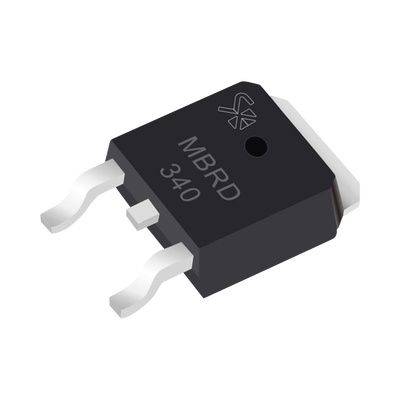

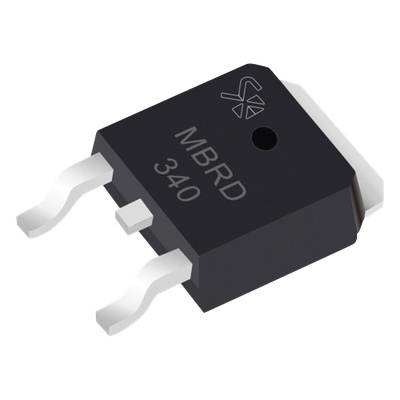

Syscom 863-MBRD340G Diodo Rectificador Schottky 3 Amp. 40 PIV para SMD Montaje DPAK Tipo Anodo Dual.

Descripción

El Syscom 863-MBRD340G es un diodo rectificador Schottky de 3A y 40V en encapsulado DPAK para montaje superficial, con configuración de ánodo dual. Lo elige quien diseña o repara fuentes de alimentación conmutadas y necesita rectificación de alta eficiencia en un formato compacto.

Qué hace este equipo

• Rectifica con una caída de tensión directa de 0.6V a 3A y +25°C, lo que reduce las pérdidas por conducción.
• Soporta un voltaje inverso pico máximo (VRRM) de 40V.
• Maneja una corriente promedio rectificada de 3A (TC = +125°C) y una corriente de pico repetitiva de 6A (onda cuadrada, 50% duty cycle).
• Tolera una corriente de sobrecarga no repetitiva de 75A (medio ciclo, 60Hz).
• Su corriente inversa máxima es de 0.2mA a 40V y +25°C.
• Ofrece conmutación rápida gracias a su arquitectura Schottky, útil en frecuencias elevadas.
• Opera con temperatura de unión de -65°C a +175°C.

Cuándo conviene

Es una opción para convertidores DC-DC, supresores de retroceso y fuentes conmutadas donde se busca rectificación eficiente y espacio reducido en la tarjeta. La configuración de ánodo dual en DPAK permite implementaciones compactas de rectificación dual. El desempeño final depende del diseño del circuito y de las condiciones de operación.

Antes de comprar

• Verifica que el voltaje inverso de tu circuito quede por debajo de los 40V de VRRM, y que la corriente no exceda los valores indicados.
• Confirma que la huella de tu tarjeta corresponda al encapsulado DPAK (TO-252AA) de montaje superficial.
• Al ser un componente SMD, suele requerirse equipo de soldadura adecuado para este tipo de montaje; no se incluye información de accesorios con el producto.
• Si tienes dudas sobre la instalación o la factura, consulta a CJP Telecom antes de comprar.

Preguntas frecuentes

¿Para qué sirve este diodo?

Sirve para rectificación de alta eficiencia en fuentes conmutadas, convertidores DC-DC y supresores de retroceso, gracias a su baja caída de tensión y su conmutación rápida.

¿Qué significa ánodo dual?

Indica que el componente integra una configuración de ánodo dual en un solo encapsulado DPAK, pensada para implementaciones compactas de rectificación dual.

¿Qué corriente soporta?

Su corriente promedio rectificada es de 3A (TC = +125°C), con picos repetitivos de 6A y una sobrecarga no repetitiva de 75A en medio ciclo a 60Hz.

¿Qué incluye la compra?

Los datos disponibles no detallan el contenido del empaque ni la cantidad por unidad, por lo que conviene confirmarlo con CJP Telecom.
