Descripción

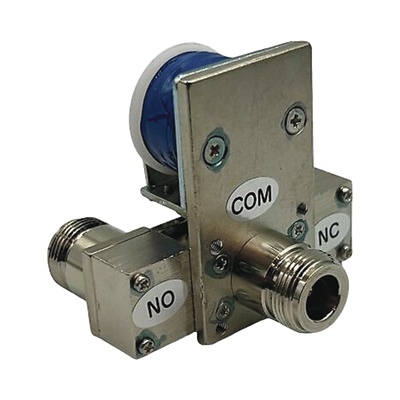

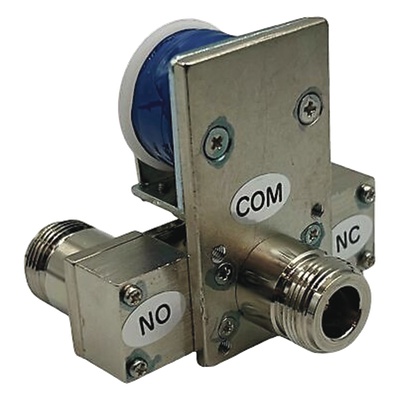

Relevador coaxial SPDT diseñado para conmutación RF en infraestructuras de telecomunicaciones profesionales. Opera con alimentación de 10-14 Vcc con consumo eficiente de 160 mA, soportando potencias de entrada de hasta 250 W a 1 GHz con impedancia característica de 50 ohm. Su arquitectura de contactos SPDT con tres conectores N hembra facilita la integración en sistemas de repetidores y equipos de radiofrecuencia sin adaptadores adicionales. El diseño garantiza aislamiento port-to-port de 46 dB mínimo y pérdida de inserción de apenas 0.20 dB, preservando la integridad de la señal en aplicaciones críticas.
Características Principales
- Conmutación SPDT con 3 conectores N hembra para integración directa
- Rango de frecuencia hasta 2 GHz con impedancia 50 ohm
- Aislamiento mínimo de 46 dB y VSWR máximo de 1.05 a 1 GHz
- Tiempos de conmutación rápidos: 20 ms conexión / 15 ms desconexión
- Operación en temperaturas de -25°C a +50°C
- Vida útil mecánica de 1,000,000 operaciones
Especificaciones Técnicas
Eléctricas
| Alimentación | 10-14 Vcc (12 Vcc nom.) |
| Consumo | 160 mA |
| Tensión activación | 10-14 Vcc |
| Tensión liberación | Mín. 3 Vcc |
| Resistencia bobina | 75 Ω ±10% @ 20°C |
| Esperanza de vida | 1,000,000 operaciones |
RF
| Rango frecuencia | Hasta 2 GHz |
| Impedancia | 50 Ω |
| Potencia entrada | 250 W @ 1 GHz |
| VSWR | 1.05 máx. @ 1 GHz |
| Aislamiento | 46 dB mín. @ 1 GHz |
| Pérdida inserción | 0.20 dB máx. @ 1 GHz |
Mecánicas
| Arreglo contactos | SPDT |
| Conectores | 3x N hembra |
| Temperatura operación | -25°C a +50°C |
| Elevación temp. máx. | 20°C |
| Peso | Aprox. 230 g |
| Montaje | 4 tornillos |
Conmutación
| Tiempo conexión | 20 ms máx. |
| Tiempo desconexión | 15 ms máx. |
Aplicaciones Típicas
Conmutación en repetidores de RF, sistemas de comunicaciones móviles, infraestructura de broadcast, equipos de prueba y medición, y arquitecturas de redundancia de antena en estaciones base.
