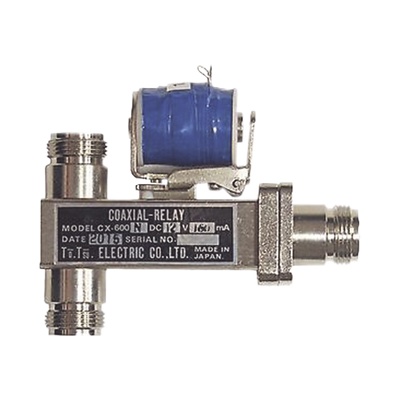

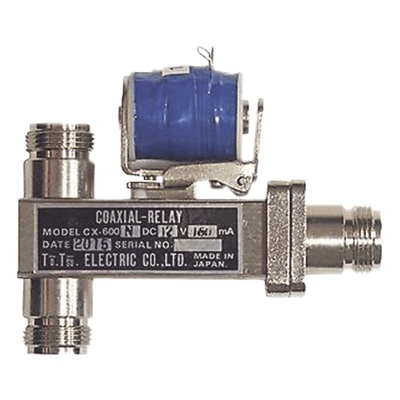

Syscom CX-600N Relevador Coaxial para Antena SPDT 10-14 Vcc (12 Vcc Nom.) 160 mA 500 Watt a 1 GHz.
Código producto - SKU
CX-600N
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
Relevador coaxial SPDT diseñado para aplicaciones de conmutación RF en repetidores, estaciones base y sistemas de comunicación profesional. Opera con alimentación de 10-14 Vcc utilizando 12 Vcc como valor nominal, con un consumo de 160 mA. Soporta potencias de entrada de hasta 500 W a 1 GHz y frecuencias máximas de 2 GHz, manteniendo un VSWR entre 1.03 y 1.25 según el rango operativo. Su construcción robusta garantiza aislamiento de 23 a 60 dB y pérdidas de inserción mínimas de 0.07 a 0.23 dB, preservando la integridad de la señal en entornos críticos.
Características Principales
- Conmutación SPDT para repetidores y bases de radio
- Alimentación flexible 10-14 Vcc con 12 Vcc nominal
- Operación hasta 2 GHz con VSWR de 1.03 a 1.25
- Aislamiento de 23 a 60 dB según rango de frecuencia
- Pérdida de inserción ultrabaja de 0.07 a 0.23 dB
- Vida útil de 1,000,000 operaciones mecánicas
Especificaciones Técnicas
Generales
Arreglo de contactosSPDT
Impedancia50 Ω
Conectores3 × N hembra
Peso230 g
Temperatura de operación-25°C a +50°C
Eléctricas
Alimentación10-14 Vcc (12 Vcc nom.)
Consumo160 mA @ 12 Vcc
Frecuencia máxima2 GHz
Potencia entrada RF500 W @ 1 GHz
VSWR1.03 - 1.25
Aislamiento23 - 60 dB
Pérdida de inserción0.07 - 0.23 dB
Resistencia de bobina88 Ω ±10% @ 20°C
Mecánicas
Tiempo de conexión20 ms (máx.)
Tiempo de desconexión15 ms (máx.)
Esperanza de vida1,000,000 operaciones
FijaciónDos tornillos
Conexión de cable3 conectores N hembra
Rango de Frecuencia / VSWR
50 MHzVSWR 1.03
150 MHzVSWR 1.03
