SYSCOM PARTS 584-HMC221BETR IC de 6 terminales / conmutador unipolar de dos posiciones / 10 kHz y 3 GHz /

Descripción

El SYSCOM PARTS 584-HMC221BETR es un conmutador RF SPDT (unipolar de dos posiciones) en tecnología CMOS, para operar de 10 kHz a 3 GHz. Es una opción para quien diseña o repara circuitos de radiofrecuencia y necesita conmutar señales con poca pérdida en un componente de tamaño reducido.

Qué hace este equipo

• Conmuta señales RF como conmutador SPDT en un rango de 10 kHz a 3 GHz.
• Presenta pérdida de inserción menor a 0.8 dB hasta 3 GHz.
• Ofrece aislamiento de 35 dB en estado de apagado.
• Tiene configuración reflectiva: los pines RF1 y RF2 presentan cortocircuitos reflectantes cuando están apagados.
• Sus pines de control A y B requieren corriente de polarización de CC mínima, gracias a la tecnología CMOS de bajo consumo.

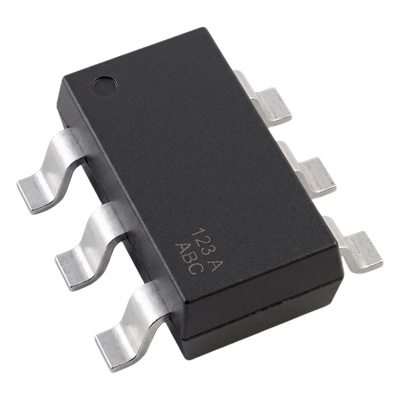

• Viene en encapsulado plástico SOT-23 de 6 terminales para montaje SMT.

Cuándo conviene

Es útil en receptores, filtros y sistemas de conmutación RF donde importan la baja pérdida de inserción y el tamaño reducido del componente. Un uso típico es seleccionar entre dos trayectorias de señal dentro de una tarjeta, controlándolas con los pines A y B. El resultado final depende del diseño del circuito en que se integre.

Antes de comprar

• Verifica que el encapsulado SOT-23 de 6 terminales y el montaje SMT correspondan a la huella de tu diseño. La información del proveedor menciona también un paquete de 16 pines en un punto, así que conviene validar contra la hoja de datos.
• Es un componente, no un equipo terminado: necesitarás una tarjeta de circuito, la lógica que maneje los pines de control y los elementos propios de tu aplicación.
• Si tu diseño requiere otra distribución de pines, el proveedor señala que el HMC197B ofrece rendimiento similar con una configuración de pines alternativa.
• Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Para qué sirve este conmutador?

Sirve para conmutar señales RF entre dos trayectorias, en aplicaciones como receptores y filtros. Opera de 10 kHz a 3 GHz.

¿Qué diferencia hay con el HMC197B?

Según el proveedor, el HMC197B ofrece rendimiento similar pero con una configuración de pines diferente. Revisa cuál se ajusta mejor a tu tarjeta.

¿Qué necesito aparte para usarlo?

Necesitas un circuito donde montarlo y una forma de controlar los pines A y B. Los datos disponibles no detallan voltajes de alimentación, por lo que conviene consultar la hoja de datos del fabricante.

¿Qué incluye la compra?

La información del proveedor no especifica contenido adicional ni presentación de entrega, por lo que conviene confirmarlo con CJP Telecom.
