SYSCOM PARTS PGA103 Amplificador de RF ML AMPL 4GHZ SOT-89
- Amplifica señales de RF en un rango de frecuencia de 50 MHz a 4 GHz con una ganancia de 6.2 dB.
- Ofrece una figura de ruido de 1.5 dB, pensada para la recepción de señales débiles.
- Alcanza un punto de compresión P1dB de 23.2 dBm.
- Presenta un OIP3 de 45.4 dBm, indicativo de alta linealidad.
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

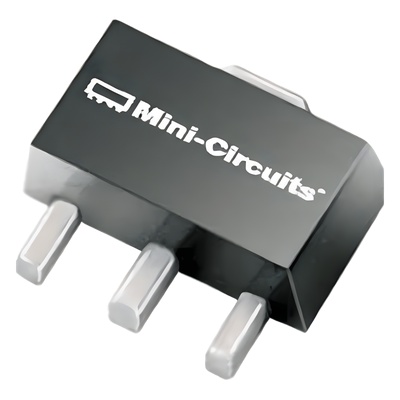

El SYSCOM PARTS PGA103 es un amplificador de RF de bajo ruido (LNA) con tecnología E-pHEMT que cubre de 50 MHz a 4 GHz. Se elige cuando se diseña un circuito que necesita sensibilidad y linealidad en recepción, en un encapsulado compacto de montaje superficial.
Qué hace este equipo
- Amplifica señales de RF en un rango de frecuencia de 50 MHz a 4 GHz con una ganancia de 6.2 dB.
- Ofrece una figura de ruido de 1.5 dB, pensada para la recepción de señales débiles.
- Alcanza un punto de compresión P1dB de 23.2 dBm.
- Presenta un OIP3 de 45.4 dBm, indicativo de alta linealidad.
- Integra la adaptación de impedancia, por lo que no requiere componentes de adaptación externos.
- Opera de forma continua entre -40°C y +85°C.
- Se presenta en paquete SOT-89-4 con montaje SMD/SMT.
Cuándo conviene
Resulta útil en diseños de telecomunicaciones o entornos industriales donde se busca mejorar la recepción de señales débiles sin ocupar demasiado espacio en la PCB. Al ser un componente SMD, su uso corresponde a proyectos de circuito impreso, y el desempeño final dependerá del diseño y las condiciones de cada aplicación.
Antes de comprar
- Verifica que tu fuente entregue 5 V DC y soporte una corriente de operación de 97 mA.
- Confirma que la huella de tu PCB corresponda al encapsulado SOT-89-4.
- Revisa que tu banda de trabajo quede dentro de 50 MHz a 4 GHz.
- Si tienes dudas sobre la instalación o necesitas factura, consulta a CJP Telecom antes de hacer tu pedido.
Preguntas frecuentes
¿Para qué sirve el PGA103?
Es un amplificador de bajo ruido (LNA) que refuerza señales de RF entre 50 MHz y 4 GHz con 6.2 dB de ganancia y 1.5 dB de figura de ruido.
¿Necesita componentes externos de adaptación?
Según el fabricante, integra la adaptación de impedancia y no requiere componentes de adaptación externos. Otros elementos del circuito dependerán de tu diseño.
¿Con qué voltaje funciona?
Se alimenta con 5 V DC y consume 97 mA en operación.
¿Qué incluye la compra?
Los datos disponibles no detallan el contenido del empaque ni la presentación por pieza, por lo que conviene confirmarlo con CJP Telecom.
