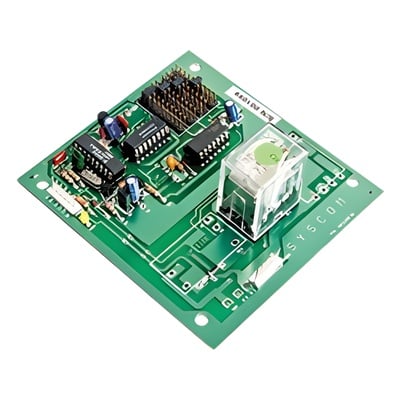

Syscom RS-W Tarjeta decodificadora con salida de relevador para 1 / 10 de H.P
Descripción
Tarjeta decodificadora DTMF diseñada para control remoto de equipos eléctricos mediante tonos telefónicos. Permite operar motores, aparatos, puertas automatizadas, sistemas de calefacción, refrigeración, alumbrado y repetidores de radio a través de un teclado DTMF programable. La configuración se realiza mediante puentes, eliminando la necesidad de software especializado. Incluye salida para relevador externo con capacidad de 1/10 HP y función de activación momentánea configurable según los requerimientos de la aplicación.
Características principales
- Decodificación de tonos DTMF con programación por puentes
- Control remoto mediante teclado DTMF programable
- Dos códigos programables de 3 dígitos cada uno
- Salida para relevador externo opcional en L1 y L2
- Función de activación momentánea programable
- Control de motores, puertas, calefacción, refrigeración, alumbrado y repetidores
- Requiere señal DTMF en el radio para operación
Especificaciones técnicas
Eléctricas
Voltaje de operación: 12V DC / 13.8V
Corriente standby: 55.1 mA @ 12V
Corriente en carga: 120.0 mA @ 12V
Capacidad de relevador: 1/10 HP
Mecánicas
Dimensiones: 17.5 x 3 x 15.7 cm
Dimensiones (imperial): 6.89 x 1.18 x 6.18 in
Conector 1
NC: No se utiliza
L1: Control de relevador, línea 1
L2: Control de relevador, línea 2
V+: Voltaje 13.8V
RX: Audio de recepción (discriminador)
GN: Tierra
Conector 2
NO: Normalmente abierto
C: Común
Aplicaciones típicas
Control de acceso en portones y barreras vehiculares, activación remota de sistemas de climatización, manejo de alumbrado público o industrial, operación de repetidores de radioaficionados y comunicaciones, y automatización de equipos en ubicaciones remotas donde el cableado directo no es viable.
