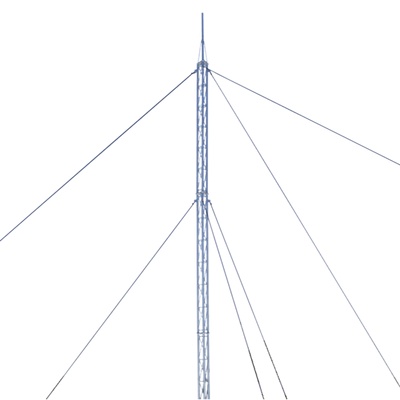

SYSCOM TOWERS KTZ-30G-024P Kit de Torre Arriostrada de Techo de 24 m con Tramo STZ30G Galvanizada por Inmersion en Caliente (No incluye retenida).
Descripción
KTZ-30G-024P SYSCOM TOWERS Kit de Torre Arriostrada de Techo de 24 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
Caractersticas Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevacin / Bajo costo
- 100% Inspeccin de Ensamble Tramo - Tramo
- Galvanizado por Inmersin en Caliente acorde a NMX-H-004-SCFI-2008
- Ideal para zonas costeras de alta humedad o reas industriales
Caractersticas Fsicas
- Carga Axial Mxima: 200 Kg
- Altura: 24 metros (8 tramos)
- Resistencia al viento: 200 km/hr
- Proteccin anticorrosiva: Galvanizado por inmersin en caliente (NMX-H-004-SCFI-2008)
- Aplicacin: Intemperie (Zonas Hmedas)
Incluye los siguientes componentes
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 8 | STZ30G | Tramo de torre de 30 cm de ancho de cara |
| 1 | SCZ30PG | Copete de torre de 30 cm con opresor para pararrayo |
| 1 | SBA30G | Base para torre de 30 cm |
| 1 | SAB30G | Ancla para base de torre |
| 4 | SJB30G | Brida de sujecin de Retenida |
| 3 | SAP01G | Ancla de losa o pared para Retenida |
| 24 | CUELLO-14-HDG | Cuello para cable de retenida |
| 72 | NUDO-316-FJG | Abrazadera tipo perro de 3/16 |
No incluye cable de retenida. Se recomiendan 315 metros de retenida de 1/8 SRET-318-CAM o dimetros superiores.
No incluye Tensores. Se recomiendan 12 tensores de 1/2 x 6 . TEN1/2X6OGJ o TEN1/2X6OQJ.
El NO usar accesorios de instalacin como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una prdida de garanta del equipo y cualquier adaptacin adicional queda a responsabilidad del instalador.
Accesorios complementarios (No incluidos)
Sistema de Sealizacin/Iluminacin (No incluido)
<-- Sistema de Lnea de Vida -->Sistema de lnea de vida (No incluido)
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujecin |
| 1 | S-GULV | Gua para lnea |
| 27 | SRET-338CAM | Cable de 3/8 |
| 6 | NUDO-38FJG | Nudo forjado 3/8 |
| 2 | CUELLO-38-HDG | Cuello 3/8 |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador |
| 1 | SYS-USA7B | (Opcional) Arns de Suspencin |
La NOM-009 marca como obligatorio el uso de sistemas que frenen la cada accidental en una estructura.
Nuevo Kit Pararrayo Tierra fsica con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ24-PRO - Todo incluido Ideal para torres de 24 m con dipolo corona cableado y electrodos con .
O tambin puede cotizar individualmente los siguientes componentes de Tierra fsica o Pararrayo:
Sistema de Tierra Fsica Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plstico |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unin con Aisladores de 1000A de Capacidad (Sin Gabinete) |
Se recomienda el uso de cable de cobre forrado cal. 4 AWG SLY-287-GRN para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG SLY-291-GRN.
Sistema de Pararrayos Bsico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayos Dipolo Corona |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador (H2OHM) brjula y nivel |
| 1 | S610 | Registro plstico chico |
| 1 | ANTIOX | Aerosol para proteccin de terminales |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 16 | TGAC | Aislador de cable de bajada |
La punta tipo dipolo ofrece un cono de proteccin de 72 debajo del serpentn. Se recomienda para zonas de baja incidencia de rayos.
Se recomienda cable de cobre calibre 2/0 para realizar la integracin SLY-346-BLK. Considerando una instalacin del electrodo a mximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexin de Tierra Fsica Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegrese de que la instalacin sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisin de tensiones en retenidas y ajuste de tornillera
- No instalar paneles solares a ms de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excntrica en torre. sta puede causar torsin y flexin excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lmpara color rojo
Diagrama Representativo: Instalacin de Retenida Versin 2.0
Imgenes de Instalacin
