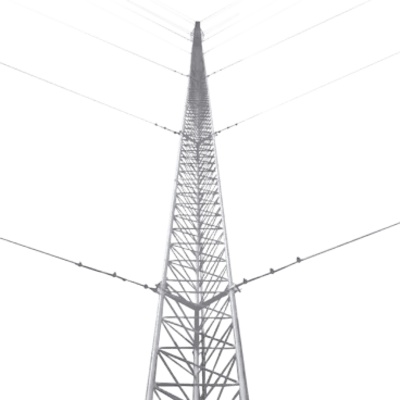

SYSCOM TOWERS KTZ-35E-009 Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35 Galvanizado Electrolitico (No incluye retenida).

• 3 x STZ35 - Tramo de torre de 35 cm de ancho de cara
• 1 x SCZ35P - Copete de torre de 35 cm con opresor para pararrayo
• 1 x SBZ35 - Base para torre de 35 cm
• 1 x SAB45 - Ancla para base 35/45 de torre
• 1 x SJB35 - Brida de sujecin de Retenida
• 3 x SAZ45 - Ancla de piso para Retenida
• 6 x CUELLO-14-HDG - Cuello para cable de retenida
• 18 x NUDO-316-FJG - Abrazadera tipo perro de 3/16

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 3/16 (SRET-474-CAM o SRET-316-DA ) o dimetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8 x 9 . (TEN5/8X9OGJ o TEN5/8X9OQJ).

El NO usar accesorios de instalacin como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una prdida de garanta del equipo y cualquier adaptacin adicional queda a responsabilidad del instalador.

• 2 x EIGSLSE - Estrobo tipo LED Autnomo con fotocelda panel solar y batera. Tipo L810
• 2 x HLU3R2 - Montaje para lmpara de obstruccin EIGSLSE

La norma de sealizacin dicta que la torre debe estar pintada en 7 franjas de igual tamao; 4 franjas en tono naranja-rojizo y 3 en blanco.

• 1 x SHE-LV - Par de herrajes de sujecin
• 1 x S-GULV - Gua para lnea
• 12 x SRET-338CAM - Cable de 3/8
• 6 x NUDO-38FJG - Nudo forjado 3/8
• 2 x CUELLO-38-HDG - Cuello 3/8
• 1 x TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
• 1 x SYS-USA7B - (Opcional) Arns de Suspencin

La NOM-009 marca como obligatorio el uso de sistemas que frenen la cada accidental en una estructura.

• 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
• 1 x S610 - Registro plstico
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 1 x TGBUSG10 - Barra de Unin con Aisladores de 1000A de Capacidad (Sin Gabinete)

Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

• 1 x TGTDPC - Punta Pararrayo con Mstil de Aluminio (MASTIL1.2)
• 1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM) brjula y nivel
• 1 x S610 - Registro plstico chico
• 1 x ANTIOX - Aerosol para proteccin de terminales
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 6 x TGAC114 - Aislador para torre

La punta tipo dipolo ofrece un cono de proteccin de 72 debajo del serpentn. Se recomienda para zonas de baja incidencia de rayos.

Se recomienda cable de cobre calibre 2/0 para realizar la integracin (SLY-346-BLK). Considerando una instalacin del electrodo a mximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexin de Tierra Fsica Pararrayo en el siguiente DIAGRAMA.

• Asegrese de que la instalacin sea realizada por un profesional capacitado
• Programe un plan de mantenimiento para revisin de tensiones en retenidas y ajuste de tornillera
• No instalar paneles solares a ms de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excntrica en torre. sta puede causar torsin y flexin excesiva en torre causando fallas estructurales
• La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
• Se recomienda iluminar la torre al menos en la punta con una lmpara color rojo

Instalacin de Retenida Versin 2.0
