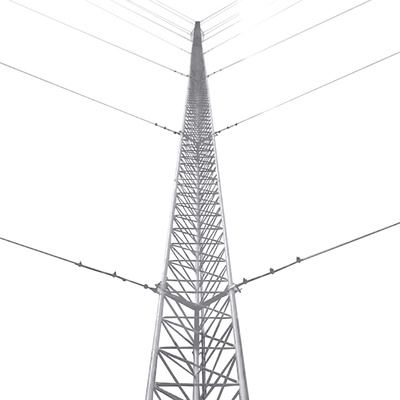

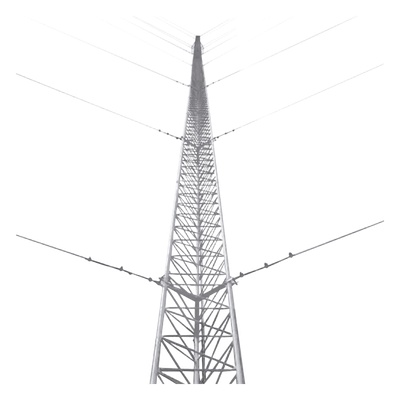

SYSCOM TOWERS KTZ-45G-024 Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45G Galvanizado por Inmersion en Caliente (No incluye retenida).
Descripción
KTZ-45G-024 SYSCOM TOWERS Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
Caractersticas Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevacin / Bajo costo.
- 100% Inspeccin de Ensamble Tramo - Tramo.
- Galvanizado por Inmersin en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o reas industriales.
Caractersticas Fsicas:
- Carga Axial Mxima: 500 Kg.
- Altura: 24 metros (8 tramos).
- Resistencia al viento: 200 km/hr.
- Proteccin anticorrosiva: Galvanizado por inmersin en caliente (NMX-H-004-SCFI-2008).
- Aplicacin: Intemperie (Zonas Hmedas).
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 8 | STZ45G | Tramo de torre de 45 cm de ancho de cara. |
| 1 | SCZ45G | Copete de torre de 45 cm con opresor para pararrayo. |
| 1 | SBZ45G | Base para torre de 45 cm. |
| 1 | SAB45G | Ancla para base de torre 35/45. |
| 3 | SJB45G | Brida de sujecin de Retenida. |
| 3 | SAZ45G | Ancla de piso para Retenida. |
| 18 | CUELLO-14-HDG | Cuello para cable de retenida |
| 54 | NUDO-14-FJG | Abrazadera tipo perro de 1/4 . |
No incluye cable de retenida. Se recomiendan 240 metros de retenida de 1/4 (SRET-635-CAM) o dimetros superiores.
No incluye Tensores. Se recomiendan 9 tensores de 5/8 x 9 . (TEN5/8X9OGJ o TEN5/8X9OQJ).
El NO usar accesorios de instalacin como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una prdida de garanta del equipo y cualquier adaptacin adicional queda a responsabilidad del instalador.
<-- Accesorios complementarios -->
Accesorios complementarios (No incluidos):
Sistema de Sealizacin/Iluminacin (No incluido):
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autnomo con fotocelda panel solar y batera. Tipo L810. |
| 2 | HLU3R2 | Montaje para lmpara de obstruccin EIGSLSE |
La norma de sealizacin dicta que la torre debe estar pintada en 7 franjas de igual tamao; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de lnea de vida (No incluido):
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujecin |
| 1 | S-GULV | Gua para lnea |
| 27 | SRET-338CAM | Cable de 3/8 |
| 6 | NUDO-38FJG | Nudo forjado 3/8 |
| 2 | CUELLO-38-HDG | Cuello 3/8 |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arns de Suspencin. |
La NOM-009 marca como obligatorio el uso de sistemas que frenen la cada accidental en una estructura.
<-- Sistema de Tierra Fsica -->
Sistema de Tierra Fsica Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plstico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unin con Aisladores de 1000A de Capacidad (Sin Gabinete) |
Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
<-- Sistema de Pararrayos -->
Sistema de Pararrayos Bsico Recomendado para Torre (No incluido):
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayo con Mstil de Aluminio (MASTIL1.2) |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM) brjula y nivel. |
| 1 | S610 | Registro plstico chico. |
| 1 | ANTIOX | Aerosol para proteccin de terminales. |
| 3 | TGCR11 | Conector de Ojo. |
| 2 | TGAB18 | Conector para Varilla. |
| 16 | TGAC114 | Aislador para torre. |
La punta tipo dipolo ofrece un cono de proteccin de 72 debajo del serpentn. Se recomienda para zonas de baja incidencia de rayos.
Se recomienda cable de cobre calibre 2/0 para realizar la integracin (SLY-346-BLK). Considerando una instalacin del electrodo a mximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexin de Tierra Fsica Pararrayo: DIAGRAMA
<-- Recomendaciones -->
Recomendaciones:
- Asegrese de que la instalacin sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisin de tensiones en retenidas y ajuste de tornillera.
- No instalar paneles solares a ms de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excntrica en torre. sta puede causar torsin y flexin excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lmpara color rojo.
Diagrama Representativo: Instalacin de Retenida Versin 2.0
Imgenes de Instalacin
