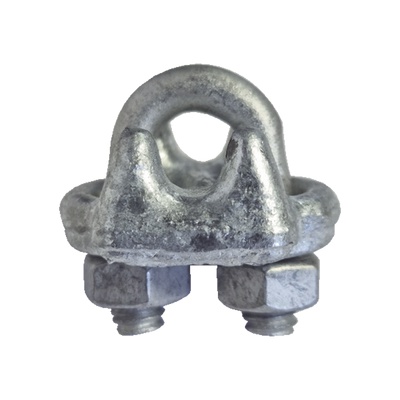

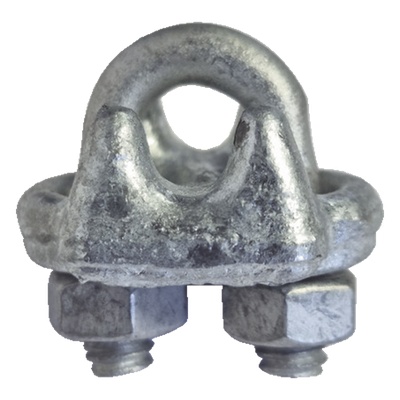

SYSCOM TOWERS NUDO-516-FJG Nudo/ Perro/ Abrazadera Acero Forjado para Cable de 5/16" Galv. por Inmersion en Caliente.
Descripción
Nudo perro abrazadera fabricado en acero forjado con recubrimiento de galvanizado por inmersión en caliente, diseñado para aplicaciones de carga pesada y estructuras críticas en infraestructura de telecomunicaciones. Compatible con cables de acero de 5/16', requiere instalación con torque controlado de 50 N.m máximo. La configuración recomendada de tres piezas por amarre asegura distribución uniforme de tensión en sistemas de retención, suspensión y fijación de torres atirantadas, mástiles y postes. No utilizar hierro maleable en aplicaciones de servicio pesado o cargas en suspensión.
Características Generales
- • Material: Acero forjado con galvanizado en caliente
- • Compatibilidad: Cables de acero de 5/16'
- • Torque máximo recomendado: 50 N.m
- • Configuración: 3 piezas por amarre
- • Aplicaciones: Torres atirantadas, mástiles, postes, suspensión y fijación
- • Restricción: No utilizar hierro maleable en cargas críticas o suspensión
Desempeño Mecánico
- Torque máximo: 50 N.m
- Carga: Pesada y estructuras críticas
- Uso: Suspensión, fijación, retención
Especificaciones Físicas
- Material: Acero forjado
- Recubrimiento: Galvanizado en caliente
- Diámetro cable: 5/16'
Instalación y Seguridad
- Piezas por amarre: 3 unidades
- Torque: Controlado con llave dinamométrica
- Restricción: Mismo tamaño grapa-cable
Notas de Seguridad Críticas
Utilizar siempre el mismo tamaño de grapa para el mismo tamaño de cable de acero. Nunca emplear grapas de hierro maleable en aplicaciones críticas, de servicio pesado, o para cargas en suspensión, incluyendo eslingas, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios y similares. Las grapas de hierro maleable están limitadas a terminaciones no estructurales.
