SYSCOM TOWERS SAB-90G Ancla para Base para Torre Armada con Tramo STZ-90G.
Código producto - SKU
SAB-90G
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

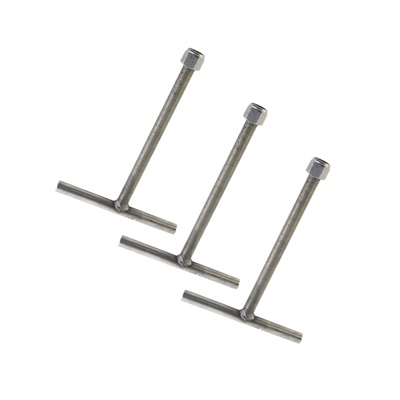

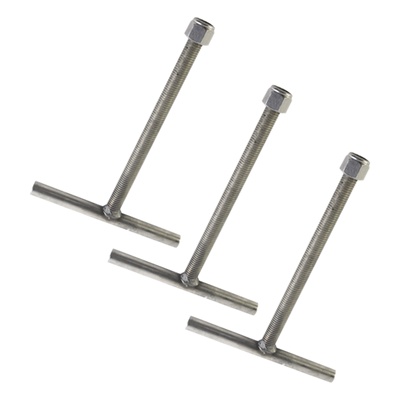

Ancla modular de 3 piezas diseñada para bases de torres armadas con tramo STZ-90G. Fabricada en acero ASTM-36 con acabado galvanizado por inmersión en caliente que proporciona resistencia superior a la corrosión en ambientes exteriores exigentes. Su estructura con tubos BA60 cedula 40 y placa de 3/4' garantiza estabilidad estructural para instalaciones de telecomunicaciones. El sistema roscado de 1' con barreno pasado permite fijación segura al terreno. Diseñada específicamente para integrarse con la base modelo SBA90G.
Características Principales
- Diseño modular de 3 piezas (referencia SAB90G)
- Material: acero ASTM-36 galvanizado en caliente
- Tubo principal: 1 1/16' de diámetro (19.3 mm)
- Tubos BA60: 2-1/2' cedula 40 (51.5 mm)
- Placa de anclaje: 3/4' de espesor
- Rosca: Ø 1' con barreno pasado 19 6.4
- Tolerancia de fabricación: ±5 cm
- Soldadura tipo AWS E7018
- Tornillería grado máquina y/o inoxidable
- Aplicación: base SBA90G para torres armadas
Especificaciones Técnicas
Dimensiones Generales
Altura: 92.3 cm (36.3')
Ancho: 85 cm (33.5' / 2.79 ft)
Profundidad: 100 cm (39.4' / 3.28 ft)
Material y Acabado
Material: Acero ASTM-36
Acabado: Galvanizado por inmersión en caliente
Soldadura: AWS E7018
Componentes Tubulares
Tubo principal: 1 1/16' (19.3 mm)
Tubo BA60: 2-1/2' ced. 40 (51.5 mm)
Tubo MON-TEM: 2-1/2' ced. 40
Placa y Fijación
Espesor placa: 3/4'
Rosca: Ø 1'
Barreno: Pasado 19 6.4
Diámetro barreno: 25/32'
Tolerancias y Tornillería
Tolerancia: ±5 cm o indicadas
Tornillería: Grado máquina y/o inoxidable
Escala de plano: 1:5
Identificación del Producto
Modelo: SAB90G
Plano: SBA90G-001
Fecha elaboración: 11/07/17
Elaborado por: Departamento de ingeniería
Notas de Aplicación
Este ancla modular forma parte de un sistema integral para torres armadas. La configuración de 3 piezas facilita el transporte y montaje en sitio. Verificar compatibilidad con base SBA90G antes de la instalación. Las tolerancias de ±5 cm deben considerarse durante la planificación de la cimentación.
