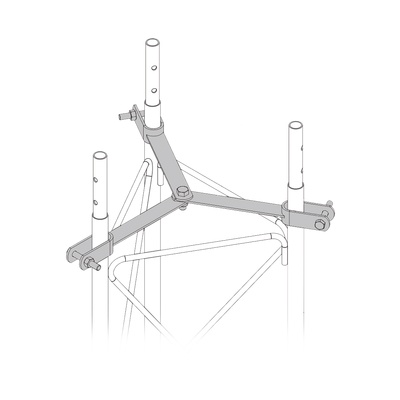

SYSCOM TOWERS SJB-30G Brida para sujecion de retenida compatible con tramos STZ30G Galvanizado por Inmersion en Caliente.
$933.88
(incluye IVA)
$1,192.84
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción

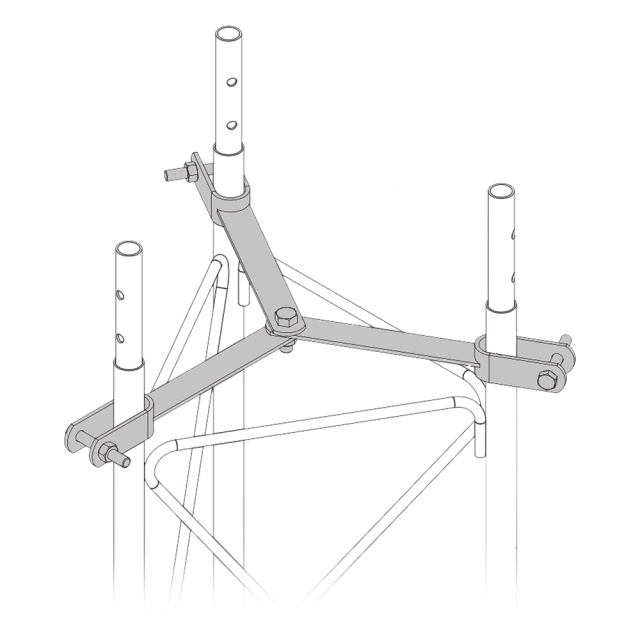

SJB-30G SYSCOM TOWERS Brida para sujeción de retenida compatible con tramos STZ30G Galvanizado por Inmersión en Caliente.
<-- Informacin principal --> <-- Tabla de especificaciones --> <-- Notas --> <-- Tabla de dimensiones -->
<-- Notas adicionales --> <-- Separador -->
Caractersticas principales
- Cumple normas ISO 9000 para calidad excepcional
- Brida tipo delta con punto de apoyo central
- Distribucin uniforme de tensin en cables retenidos
- Galvanizado por inmersin en caliente para resistencia
- Incluye tornillera grado 5 y tuerca de seguridad
Aplicacin
- Diseada para Torres de seccin STZ30G
- Para instalaciones con retenidas
- Sistema de distribucin de tensin para cables de retenida
- Evita deformacin de estructura por colocacin inadecuada de retenidas
Especificaciones tcnicas
- Material: Acero estructural
- Acabado: Galvanizado por inmersin en caliente
- Configuracin: Brida tipo delta
- Punto de apoyo: Central
- Incluye: Tornillera grado 5 y tuerca de seguridad
Aplicaciones recomendadas
- Instalaciones con grandes cargas de peso
- Instalaciones con gran carga superficial de antenas
- Instalaciones en zonas con fuertes corrientes de viento
- Instalaciones donde se requiera distribucin uniforme de tensin
Notas de instalacin
- Las longitudes de las retenidas estn calculadas para colocar las anclas a un 70% de la altura total de la torre
- Las anclas de piso pueden ser sustituidas por anclas de muro SAP01 o SAP01G segn la aplicacin
- La instalacin debe ser realizada solo por personal calificado
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentacin
Dimensiones de instalacin
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) | h4 (m) | h5 (m) |
|---|---|---|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - | - | - | - |
| 6 | 4.2 | - | 5.4 | 2.7 | - | - | - |
| 9 | 6.3 | - | 8.1 | 4.0 | - | - | - |
| 12 | 8.4 | - | 11.0 | 6.0 | - | - | - |
| 15 | 10.5 | - | 14.0 | 9.0 | 4.5 | - | - |
| 18 | 12.6 | - | 17.0 | 11.0 | 5.6 | - | - |
| 21 | 14.7 | - | 19.5 | 13.0 | 6.5 | - | - |
| 24 | 16.8 | - | 23.0 | 17.5 | 12.0 | 6.0 | - |
| 27 | 19.0 | - | 26.0 | 19.5 | 13.0 | 6.5 | - |
| 30 | 21.0 | - | 28.5 | 22.5 | 17.0 | 11.5 | 6.0 |
Notas adicionales
- Las distancias son solo recomendaciones de instalacin
- Para clculo de retenida extra en torres con estabilizador este sustituye a la brida ubicada a 3/4 de altura de la torre o la ms cercana a esta altura
- Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentacin
- Se recomienda instalar luces de obstruccin en todo momento
