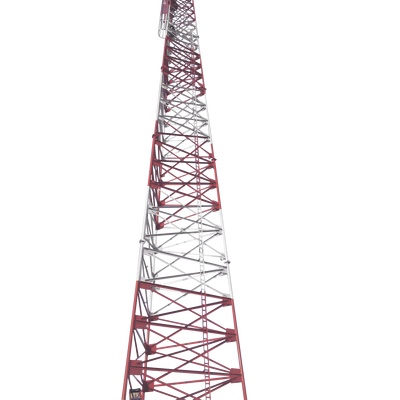

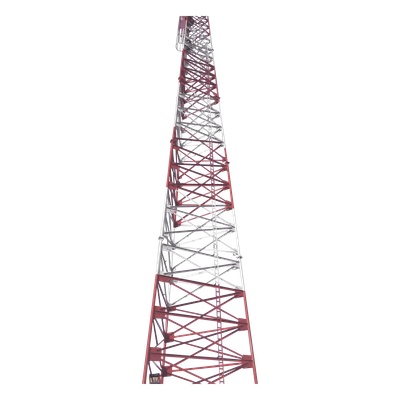

SYSCOM TOWERS STAT-36M-BG Torre Autosop. Tubular Uso Pesado. 36 Metros (Sec B - G). Galv. Inmersion. Con Accesorios.
Descripción
Torre autosoportada tubular de uso pesado diseñada para aplicaciones de telecomunicaciones e infraestructura crítica que demandan máxima resistencia estructural. Su construcción con piernas tubulares y diagonales en ángulo tipo L proporciona una rigidez excepcional contra cargas laterales y torsionales. El acabado galvanizado por inmersión en caliente bajo normas ASTM-123 y NMX-H-074 asegura una protección contra corrosión de larga duración, incluso en ambientes costeros o industriales agresivos. La configuración modular de siete secciones permite un transporte eficiente y una instalación escalonada según las necesidades del proyecto, alcanzando una altura total de 36 metros (118 pies) con estabilidad garantizada por una base de 3.98 metros de ancho.
Características Principales
- Piernas tubulares de uso pesado para alta capacidad de carga
- Diagonales en ángulo tipo L para resistencia a torsión y pandeo
- Galvanizado en inmersión en caliente conforme ASTM-123 / NMX-H-074
- Diseñada para soportar vientos de hasta 200 km/h (requiere análisis según carga específica)
- Fabricación mexicana con control de calidad estricto
- Anclaje tipo varilla para fijación segura a cimentación
Especificaciones Técnicas
Dimensiones
Altura total: 36 m (118 ft)
Ancho base (centro a centro): 3.98 m (13.1 ft)
Ancho punta (centro a centro): 0.86 m (2.8 ft)
Composición Modular
Copete: 1 m
Sección B: 6 m
Sección C: 6 m
Sección D: 6 m
Sección E: 6 m
Sección F: 6 m
Sección G: 6 m
Materiales y Acabado
Tipo de estructura: Tubular autosoportada, uso pesado
Galvanizado: Inmersión en caliente
Normas: ASTM-123 / NMX-H-074
Origen de fabricación: México
Rendimiento Estructural
Velocidad de viento de diseño: 200 km/h
Requisito: Análisis estructural según carga específica de equipamiento
Anclaje: Tipo varilla
Notas Técnicas Importantes
- La ingeniería de suelos y cimentación estándar no están incluidas; el cliente debe contratar estos servicios profesionales según las condiciones específicas del sitio de instalación.
- La pintura, análisis estructurales adicionales y otros cálculos complementarios son responsabilidad del cliente.
- La capacidad nominal de 200 km/h para viento requiere validación mediante análisis estructural que considere la carga real de antenas, radios y equipos a instalar.
- Se recomienda evaluación geotécnica previa para determinar el tipo de cimentación adecuado según clasificación del suelo.
