SYSCOM TOWERS STAT-45M-A3H Torre Autosop. Tubular Uso Pesado. 45 Metros (Sec A3 - H). Galv. Inmersion. Con Accesorios.
Código producto - SKU
STAT-45M-A3H
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción

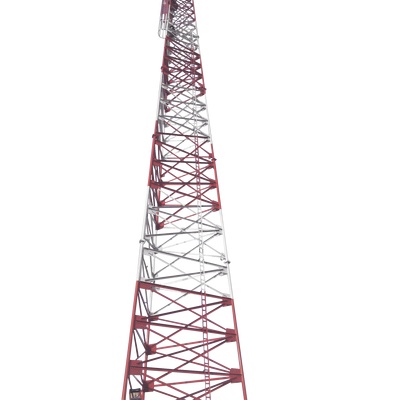

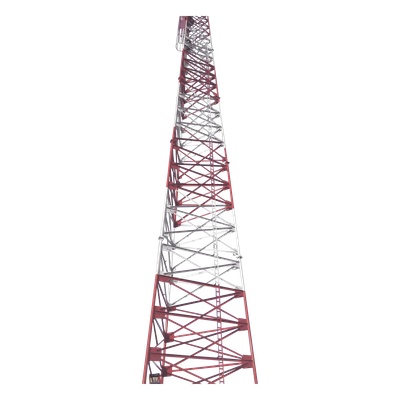

Torre autosoportada tubular de uso pesado diseñada para aplicaciones de telecomunicaciones e infraestructura crítica que demandan alta resistencia estructural y durabilidad en condiciones ambientales severas. La estructura incorpora piernas tubulares de sección robusta con diagonales en ángulo tipo L, proporcionando rigidez torsional y capacidad de carga superior. El acabado galvanizado en inmersión en caliente conforme a ASTM-123 y NMX-H-074 garantiza protección contra corrosión en climas costeros o industriales. La configuración modular de siete secciones escalonadas permite optimizar logística de transporte y secuencia de montaje en campo, alcanzando una altura total de 45 m (147.6 ft) con base de 4.5 m (14.8 ft) centro a centro y punta de 0.60 m (2.0 ft). El diseño está calificado para soportar vientos de 200 km/h (124.3 mph), sujeto a verificación según carga específica de equipamiento instalado. Incluye elementos de acceso permanente y gestión de cableado para operación segura en altura.
Características Generales
- • Estructura tubular de uso pesado con diagonales en ángulo tipo L
- • Galvanizado en inmersión en caliente: ASTM-123 / NMX-H-074
- • Altura total: 45 m (147.6 ft) con secciones modulares escalonadas
- • Ancho base: 4.5 m (14.8 ft) centro a centro / Ancho punta: 0.60 m (2.0 ft) centro a centro
- • Capacidad de viento: 200 km/h (124.3 mph) — requiere análisis según carga de equipos
- • Escalera integrada y portacablera de 35 cm incluidos
- • Anclaje tipo varilla para fijación a cimentación
- • Fabricación nacional
Desempeño Estructural
- Tipo: Autosoportada tubular uso pesado
- Altura total: 45 m (147.6 ft)
- Viento máximo: 200 km/h (124.3 mph)
- Ancho base: 4.5 m (14.8 ft) c/c
- Ancho punta: 0.60 m (2.0 ft) c/c
- Diagonales: Ángulo tipo L
Especificaciones Físicas y Eléctricas
- Acabado: Galvanizado inmersión en caliente
- Normas: ASTM-123 / NMX-H-074
- Piernas: Tubulares uso pesado
- Portacablera: 35 cm
- Anclaje: Tipo varilla
- Origen: Fabricación mexicana
Contenido del Paquete
- Copete: 1 m (3.3 ft)
- Sección A: 3 m (9.8 ft)
- Sección B: 6 m (19.7 ft)
- Sección C: 6 m (19.7 ft)
- Sección D: 6 m (19.7 ft)
- Sección F: 6 m (19.7 ft)
- Sección G: 6 m (19.7 ft)
- Sección H: 6 m (19.7 ft)
- Escalera integrada
- Portacablera 35 cm
- Anclaje tipo varilla
- Accesorios de montaje
Notas Técnicas y Condiciones Comerciales
- • Ingeniería de suelos y cimentación estándar: No incluida
- • Pintura, análisis estructural y cálculos complementarios: A cargo del cliente
- • Verificación de capacidad de viento: Requiere análisis según carga específica de equipos a instalar
- • Precios sujetos a variación sin previo aviso por fluctuación en costos de materia prima
