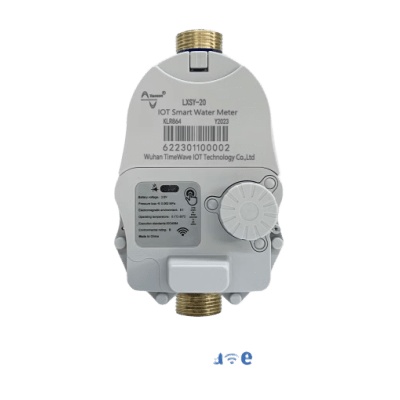

TIMEWAVE TWLXSY20 Medidor de Agua Inteligente IoT LoRaWAN / Valvula de Bola Electrica / Estructura Seca / Medicion No Contacto 10 Litros / Bateria Litio 3.6V / Comunicacion LoRaWAN-CAT1 / IP67
Descripción
TWLXSY20 TIMEWAVE Medidor de Agua Inteligente IoT LoRaWAN / Válvula de Bola Eléctrica / Estructura Seca / Medición No Contacto 10 Litros / Batería Litio 3.6V / Comunicación LoRaWAN-CAT1 / IP67
Wuhan Time Wave Network Technology modelo: LXSY-TW
Medidor de agua inteligente IoT con tecnología LoRaWAN que incorpora válvula de bola eléctrica para control remoto del flujo de agua. Utiliza estructura seca con separación mecánica-eléctrica garantizando que el mecanismo de conteo no se vea afectado por impurezas en el agua. Implementa medición no contacto mediante sensor magnetoresistivo con precisión de 10 litros. Alimentado por batería de litio sub-D 3.6V con consumo en sleep menor a 10μA. Comunicación inalámbrica mediante módulo LoRaWAN con protocolos CN470 EU868 US915 y múltiples bandas. Diseñado para aplicaciones de smart city medición remota y gestión eficiente de recursos hídricos.
Características Generales
- Estructura: Seca con separación mecánica-eléctrica
- Medición: No contacto sensor magnetoresistivo
- Precisión: 10 litros
- Válvula: Bola eléctrica integrada
- Comunicación: LoRaWAN multi-bandas
- Alimentación: Batería litio 3.6V ER26500HPC1520
- Consumo Sleep: <10μA
- Upload: Automático 1 vez/día (configurable)
Especificaciones Técnicas
- Diámetros Nominales: 15mm 20mm 25mm 50mm
- Flujo Q3: 2.5 m³/h (15mm) 4.0 m³/h (20mm) 6.3 m³/h (25mm)
- Flujo Q4: 3.1 m³/h (15mm) 5.0 m³/h (20mm) 7.8 m³/h (25mm)
- Rango Ratio: R=100 (Q3/Q1)
- Precisión: Clase 2 (GB/T 778.13-2007)
- Error Máximo: ±2% (alta zona) ±5% (baja zona)
- Presión Máxima: ≤1.2MPa
- Pérdida de Presión: p≤0.063MPa
Comunicación y Eléctricas
- Protocolo: LoRaWAN multi-bandas
- Bandas: CN470 RU864 IN865 EU868 US915 AU915 KR920 AS923
- Voltaje: 2.73.6 V DC
- Corriente Sleep: <10μA
- Corriente Comunicación: <50mA (pico <100mA)
- Temperatura Operación: 045°C (agua fría) 090°C (agua caliente)
- Humedad: 095% RH
- Batería: Litio sub-D 3.6V (ER26500HPC1520)
Funciones Avanzadas
- Wake-up por tacto (touch key)
- Transmisión manual (3 segundos)
- Comunicación infrarroja
- Alarmas: voltaje válvula flujos anómalos
- Upload automático diario
- Cambio automático modo reporte
- Calibración remota de reloj
- Sobregiro controlado (3m³)
- Protección anti-trigger (5min/8 veces día)
Dimensiones
- TWLXSY-20: 195×90×108 mm (R3/4 G1)
- Conexiones: Según GB/T 17241.6-2008
Normativas
- GB/T 778-2018
- GB/T 778.13-2007
- CJT224-2012
- Clase de precisión: 2
- T30 (agua fría) T90 (agua caliente)
Aplicaciones
- Smart City infrastructure
- Medición remota de consumo
- Gestión eficiente de agua
- Sistemas de telemetría
- Proyectos IoT municipales
- Monitoreo en tiempo real
Plataforma de Gestión de medidores TIMEWAVE: TIMEWAVE-SAAS
