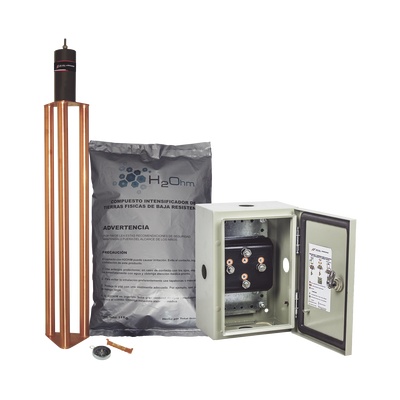

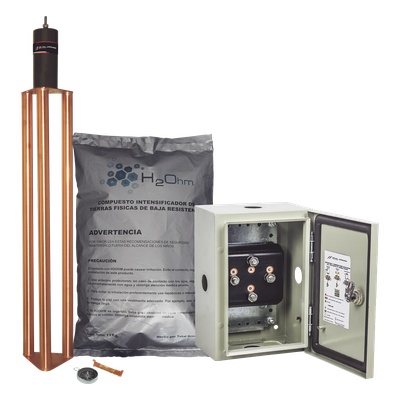

TOTAL GROUND TG-70K Kit de puesta a tierra de 70 A con Electrodo Filtro Acoplador y Compuesto H2Ohm.
Descripción
TG-70K TOTAL GROUND Kit de puesta a tierra de 70 A con Electrodo Filtro Acoplador y Compuesto H2Ohm.
Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayora de los casos) y una instalacin libre de mantenimiento correctivo hasta por 20 aos.
Los electrodos magnetoactivos incluyen una brjula y nivel para asegurar una integracin profesional.
Descripcin
- Electrodo: El Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-70K. Elaborado de cobre electroltico altamente conductivo tratado especialmente para retardar los efectos de la corrosin.
- Acoplador de impedancias: Modelo TGC1 con capacidad de 1500A en gabinete NEMA 4 de 20 x 30 x 12 cm.
- Comuesto H2OHM: Fabricado en base orgnica elaborado con material higroscpico coagulante de humedad que cuenta con certificado de pruebas de LAPEM y certificado de laboratorio acreditado ante EMA con valores dentro de la norma CRETIB de no toxicidad ni dao al medio ambiente.
Aplicaciones
- SITES de cmputo. (Consultar Gua de Seleccin)
- Transformadores. (Consultar Gua de Seleccin)
- Racks de telecomunicaciones.
- Sistemas satelitales.
- Sistemas de radio frecuencia.
- Sistemas de control industrial.
- Sistemas Fotovoltaicos
Caractersticas
- Electrodo de puesta a tierra modelo TG70K. Capacidad de 70 A.
- Fabricado de cobre electroltico altamente conductivo.
- Diseado en forma delta tubular.
- No requieren de mantenimiento preventivo.
- Incluye dispositivo de filtracin de baja frecuencia LCR montado en la misma estructura con un borne de conexin de 1/2 pulgada.
- Cuenta con acoplador de impedancias en la misma bobina.
- Proveen la solucin completa para telecomunicaciones de acuerdo con los estndares EIA/ TIA J-STD-607-A y BICSI.
- Para instalaciones residenciales o de baja actividad elctrica.
Incluye los siguientes componentes:
Accesorios complementarios (No incluidos):
| Cantidad | Modelo | Descripcin |
|---|---|---|
| 1 | ANTIOX | Spray protector para conectores. |
| 5 | TGCR11 | Conector de Bronce. |
| 2 | TGAB18 | Conector de Varilla. |
| 1 | S610 | Registro para electrodo. |
| 1 | SLY286BLK | Cable de cobre recubierto THW-SL Calibre 2 AWG. |
| 1 | TGBUSG10 | Barra de unin de 7-7/8 x 2 x 1/4 con aisladores de 1000A de capacidad. |
| 1 | TGBUE10 | Barra de unin y distribucin de hilos. |
Preguntas Frecuentes
Este kit de tierra fsica me garantiza 5 ohms de resistencia
La resistencia del sistema depende directamente de las caractersticas del terreno (tipo de suelo humedad sales densidad compactacin etc) y del mejoramiento que se realice (aplicacin de mejoradores qumicos relleno con tierra negra aumento de la profundidad o cantidad de electrodos). Un dimensionamiento adecuado puede ayudar a reducir los niveles de resistencia incluso logrando valores muy cercanos a cero.
Es necesario colocar las masas Auxiliares
Es recomendable integrar el acoplamiento de masas auxiliares mediante el acoplador de impedancias. Aunque no es un componente obligatorio Total Ground lo sugiere porque al sumar resistencias en paralelo reduce significativamente la resistencia total y mejora el rendimiento del sistema. Adems su instalacin es requisito para validar la garanta de 20 aos en los sistemas de puesta a tierra Total Ground.
