Trylon TRY-ST-140-S610 Torre Autosoportada / 140ft (42.7m) / Galvanizada por Inmersión en Caliente / 6 a 19 Secciones / ANSI-TIA-222 F&G
Descripción

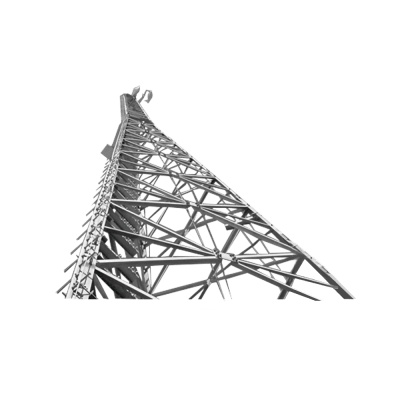

La torre autosoportada SuperTitan S610 es una solución modular diseñada para instalaciones de telecomunicaciones y seguridad que requieren alturas significativas con máxima estabilidad estructural. Su configuración permite alcanzar hasta 190 pies (57.9 m) mediante la combinación de secciones estandarizadas de 10 pies (3 m), adaptándose a distintas demandas de carga y condiciones climáticas. El acabado galvanizado por inmersión en caliente garantiza protección contra la corrosión en ambientes severos, mientras que su diseño cumple rigurosamente con los estándares ANSI-TIA-222 F y G para estructuras de soporte de antenas.
Características Principales
- Arquitectura modular con 6 a 19 secciones configurables
- Altura por sección: 10 pies (3 m)
- Cumplimiento ANSI-TIA-222 F y G / TIA/EIA-222
- Galvanizado por inmersión en caliente
- Resistencia eólica: 90, 105 y 120 mph (144.8, 168.9, 193.1 km/h)
- Sistema de empaque optimizado para reducción de costos logísticos
- Incluye sistema de anclaje completo
Especificaciones Técnicas
Configuración Estructural
Tipo: Autosoportada
Línea: S-610
Altura total: 140 ft (42.672 m)
Altura máxima posible: 190 ft (57.9 m)
Secciones incluidas: 6 a 19
Altura por sección: 10 ft (3 m)
Materiales y Acabado
Acabado: Galvanizado por inmersión en caliente
Estándar: TIA/EIA-222
Cumplimiento: ANSI-TIA-222 F y G
Capacidad de Carga y Viento
| Velocidad viento | 90 mph | 105 mph | 120 mph |
|---|---|---|---|
| Equivalente km/h | 144.8 | 168.9 | 193.1 |
| Área antenas (ft²) EIA Rev. Clase 1 0.75' hielo | 52 | 18 | — |
Incluye
• Sistema de anclaje completo
• Secciones modulares según configuración
• Sistema de empaque optimizado
Nota: El área de antenas permisible varía según la velocidad de viento de diseño y las condiciones de carga especificadas. Para condiciones de 120 mph, consulte las especificaciones detalladas de carga según configuración específica de secciones y anclaje.
