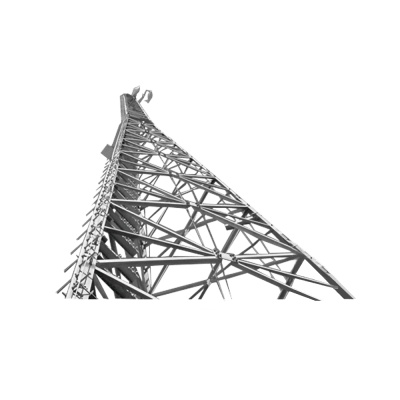

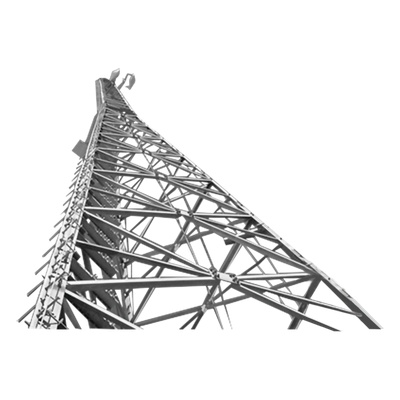

Trylon TRY-ST-40-S400 Torre Autosoportada. 40ft (12.19m) SuperTitan S400 Galvanizada (incluye anclaje)
Descripción
La torre autosoportada SuperTitan S400 es una solución modular galvanizada diseñada para aplicaciones críticas de telecomunicaciones, seguridad y control industrial. Su estructura se eleva hasta 190 pies mediante secciones intercambiables de 10 pies, permitiendo configurar alturas y capacidades de carga según los requerimientos específicos del proyecto. El sistema cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando resistencia estructural en condiciones climáticas adversas. Incluye anclaje integrado y está especialmente optimizada para despliegues de emergencia, sistemas SCADA y redes de comunicación que demandan alta disponibilidad.
Características principales
- Torre modular elevable hasta 190 pies de altura
- Cumple estándares ANSI-TIA-222 F y G
- Capacidad de viento de 120 mph (193.1 km/h)
- Secciones de 10ft (3m) para configuración flexible
- Diseñada para servicios de emergencia y SCADA
- Empaque optimizado que reduce costos de flete
Especificaciones técnicas
Estructura general
Tipo: Autosoportada
Altura total: 40 ft (12.19 m)
Altura máxima modular: 190 pies
Altura de sección: 10 ft (3 m)
Acabado: Galvanizado
Anclaje: Incluido
Estándares y certificaciones
Norma estructural: ANSI-TIA-222 F y G
Estándar de diseño: TIA/EIA-222
Capacidad de carga - Viento
Condición 1: 90 mph (144.8 km/hr)
Condición 2: 105 mph (168.9 km/hr)
Condición 3: 120 mph (193.1 km/hr)
Área de antenas permisible (ft²) - EIA Rev. Clase 1: 0.75' hielo
90 mph: 69 ft²
105 mph: 48 ft²
120 mph: 35 ft²
Área de antenas permisible (ft²) - EIA Rev. Clase 2: 0.75'
Consultar especificaciones para valores detallados por velocidad de viento
Aplicaciones recomendadas
Servicios de emergencia
Sistemas SCADA
Redes de telecomunicaciones
Seguridad y videovigilancia
